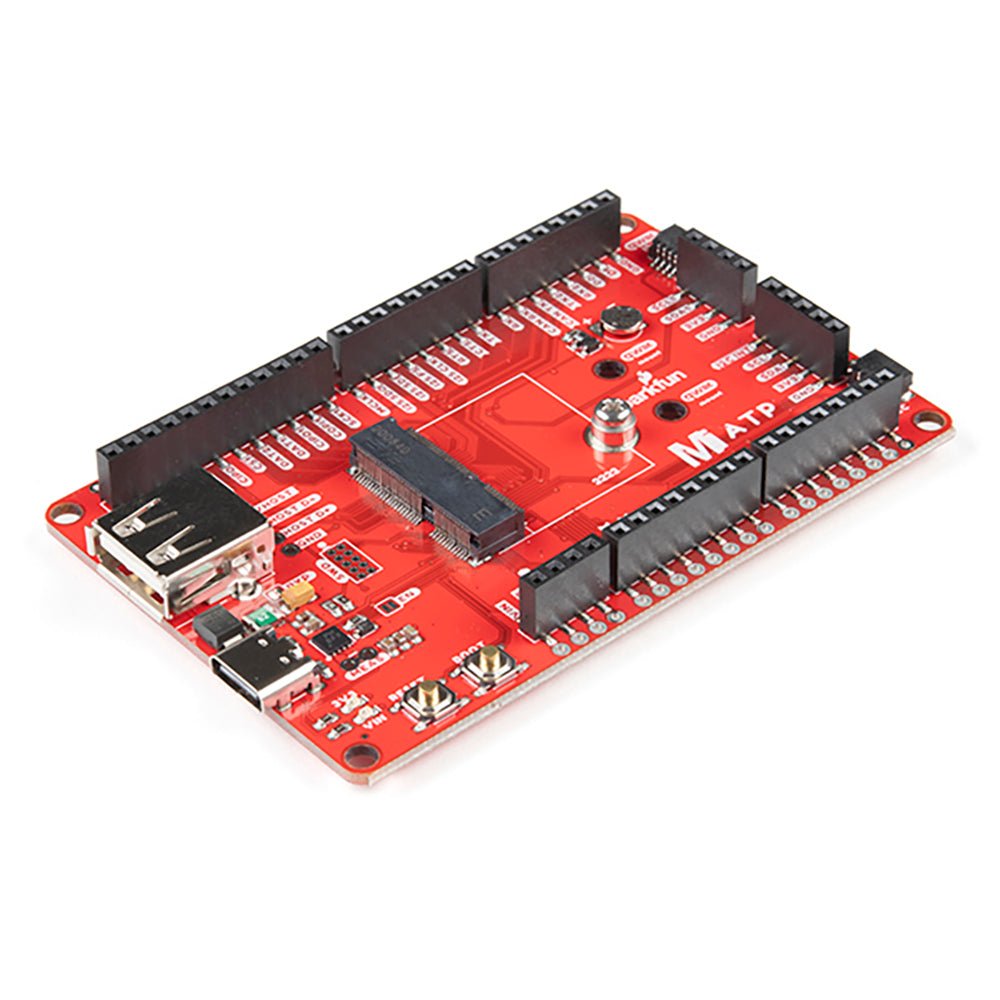

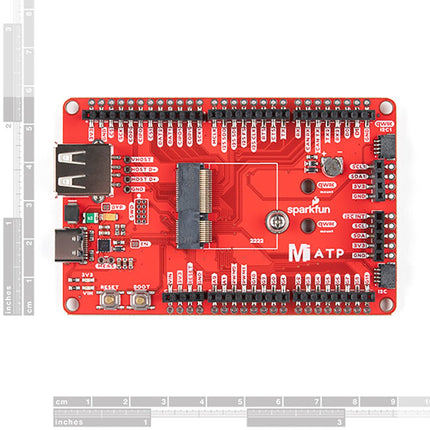

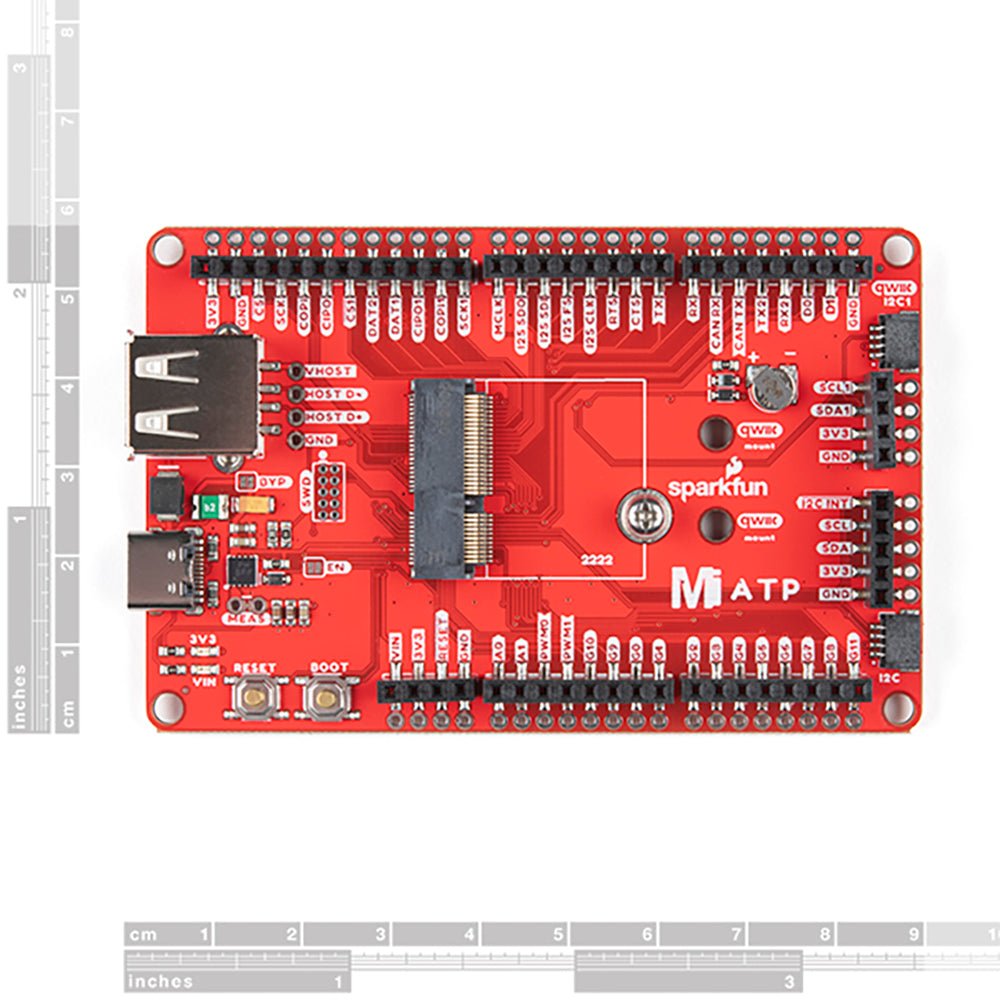

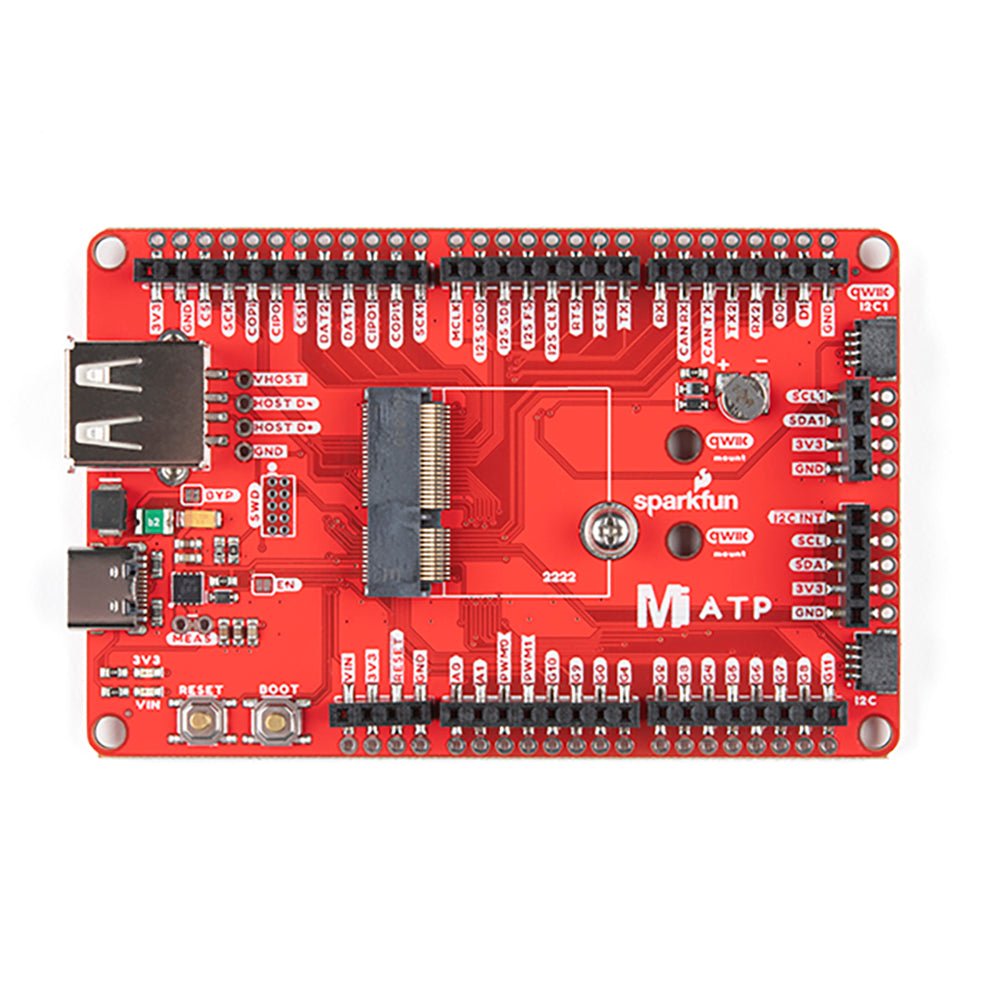

Ein moderner USB-C-Anschluss macht die Programmierung einfach. Zusätzlich zu den herausgebrochenen Pins ermöglichen zwei separate Qwiic-fähige I²C-Anschlüsse eine einfache Verkettung von Qwiic-fähigen Geräten. Für fortgeschrittene Anwender, die die Leistung und Geschwindigkeit professioneller Tools nutzen möchten, haben wir die SWD-Pins freigelegt. Ein USB-A-Anschluss ist für Prozessor-Boards mit USB-Host-Unterstützung vorgesehen.

Eine Pufferbatterie ist für Prozessor-Boards mit RTC vorgesehen. Wenn Sie eine "Menge" GPIO mit einem einfach zu programmierenden, marktreifen Modul benötigen, ist das ATP genau das Richtige für Sie. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Low-Power-Tests zu messen.

Merkmale

M.2-Anschluss
Betriebsspannungsbereich
- ~3,3 V bis 6,0 V (über VIN an AP7361C 3,3V Spannungsregler)
- 3,3 V (über 3V3)
Ports ^[1]
- 1 x USB Typ C
- 1 x USB Typ A Host
- 2 x Qwiic Aktiviert I²C
- 1 x CAN
- 1 x I2S
- 2 x SPI
- 2 x UARTs
- 2 x Dedizierte Analog-Pins
- 2 x Dedizierte PWM-Pins
- 2 x Dedizierte digitale Pins
- 12 x Allzweck-Eingangs-/Ausgangs-Pins
- 1 x SWD 2x5 Stiftleiste
1 mAh Batterie-Backup für RTC
Tasten
- Rücksetzen
- Booten
LEDs
- Power
- 3,3 V
Phillips #0 M2.5x3mm Schraube enthalten
