Beschreibung

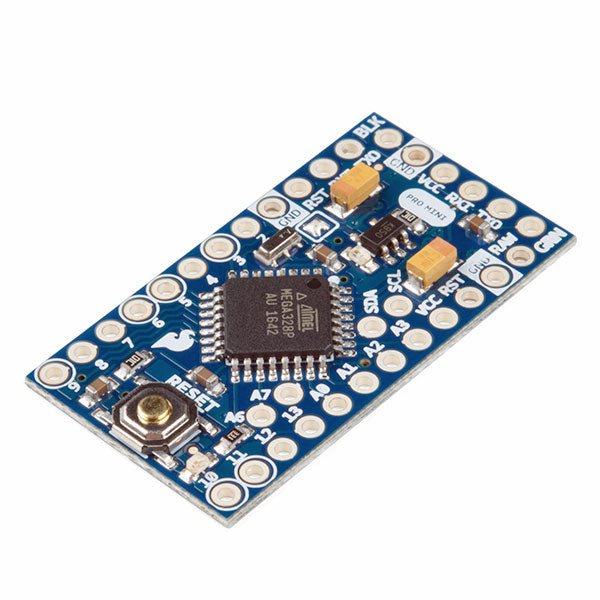

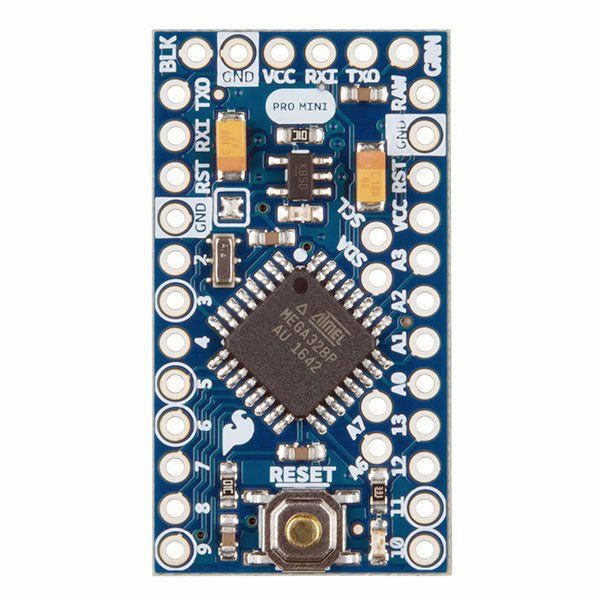

Der Arduino Pro Mini ist ein Mikrocontroller-Board auf Basis des ATmega328P.
Es hat 14 digitale Eingangs-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen On-Board-Resonator, eine Reset-Taste und Löcher für die Montage von Stiftleisten. Eine sechspolige Stiftleiste kann mit einem FTDI-Kabel oder einem Sparkfun-Breakout-Board verbunden werden, um die Platine über USB mit Strom zu versorgen und mit ihr zu kommunizieren.
Der Arduino Pro Mini ist für die semi-permanente Installation in Objekten oder Ausstellungen gedacht. Die Platine wird ohne vormontierte Stiftleisten geliefert, was die Verwendung verschiedener Arten von Steckern oder das direkte Anlöten von Drähten ermöglicht. Das Pin-Layout ist mit dem Arduino Mini kompatibel.

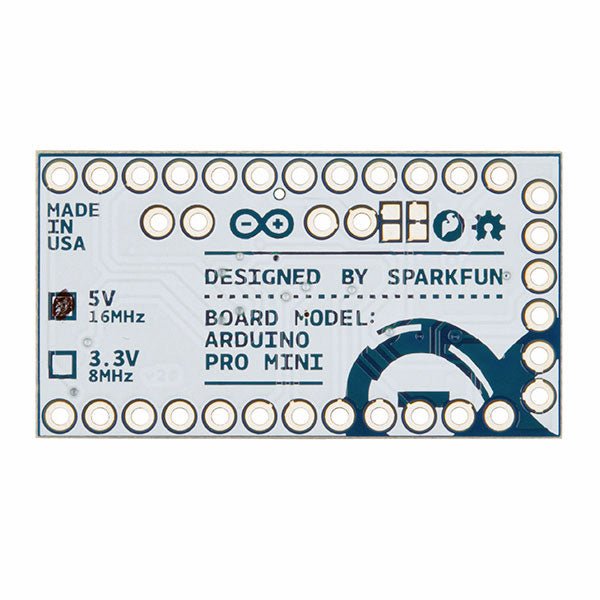

Der Arduino Pro Mini wurde von SparkFun Electronics entwickelt und wird von ihr hergestellt.
Spezifikationen
| Microcontroller |
ATmega328P |
| Board Stromversorgung |
5-12 V |
| Schaltung Betriebsspannung |
5 V |
| Digitale E/A-Pins |
14 |
| PWM Pins |
6 |
| UART |
1 |
| SPI |
1 |
| I²C |
1 |
| Analogeingangs-Pins |
6 |
| Externe Interrupts |
2 |
| DC-Strom pro I/O-Pin |
40 mA |
| Flash Memory |
32 KB, davon 2 KB vom Bootloader verwendet |
| SRAM |
2 KB |
| EEPROM |
1 KB |
| Taktgeschwindigkeit |
16 MHz |
| Dimensionen |
18 x 33.3 mm (0.7 x 1.3") |
