Raspberry Pi 5 RTL-SDR V4 (Bundle)

  • HerstellerElektor Bundles

Beschreibung

Programmieren und bauen Sie Amateurfunkstationen mit Raspberry Pi-basierten Tools und Messgeräten!

Das neue verbesserte RTL-SDR V4 ermöglicht den Empfang von Funksignalen zwischen 500 kHz und 1,75 GHz von Stationen, die verschiedene Bänder nutzen, darunter MW/SW/LW-Rundfunk, Amateurfunk, Betriebsfunk, Flugsicherung, PMR, SRD, ISM, CB, Wettersatelliten und Radioastronomie.

Das neue Buch Raspberry Pi 5 for Radio Amateurs beschreibt ausführlich den Einsatz des RTL-SDR-Kits mit Hilfe eines Raspberry Pi 5.

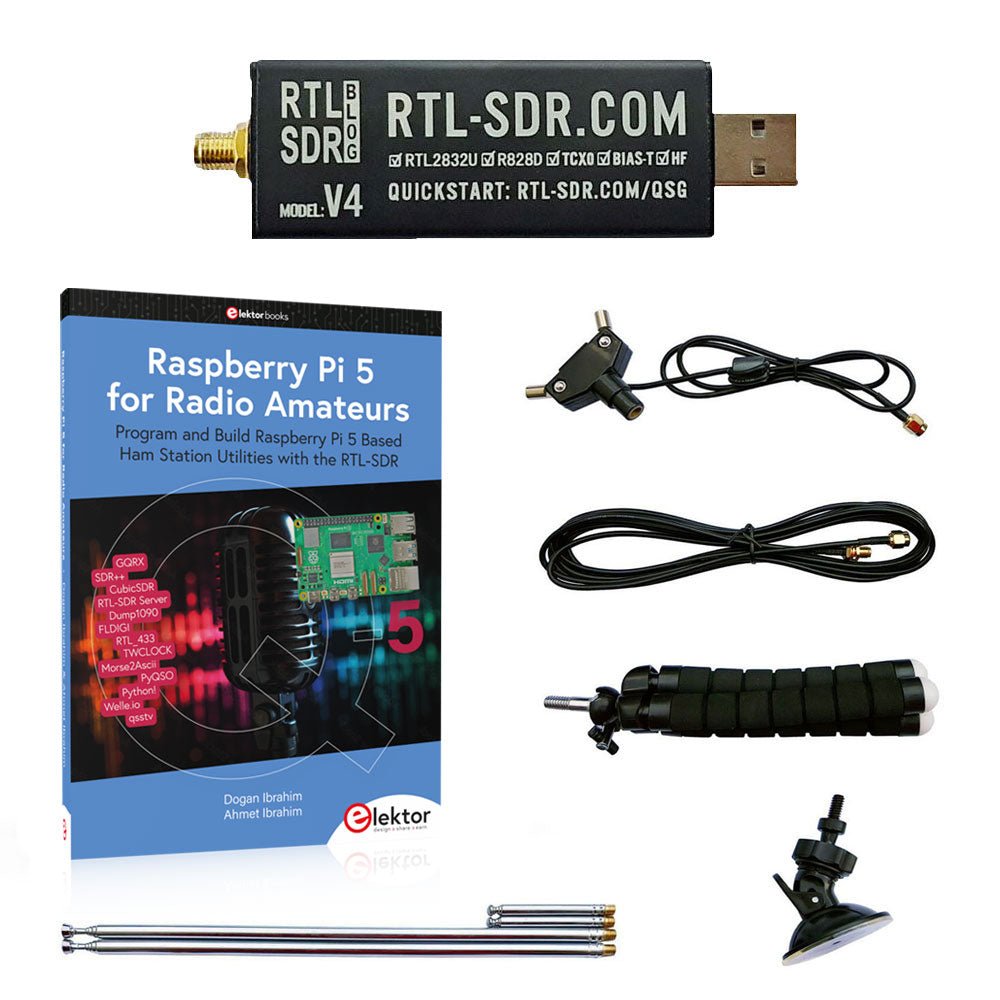

Dieses Bundle enthält:


RTL-SDR V4 (Software Defined Radio) mit Dipolantennenkit

RTL-SDR ist ein erschwinglicher Dongle, der als computergestützter Radioscanner für den Empfang von Live-Radiosignalen zwischen 500 kHz und 1,75 GHz in Ihrer Umgebung verwendet werden kann.

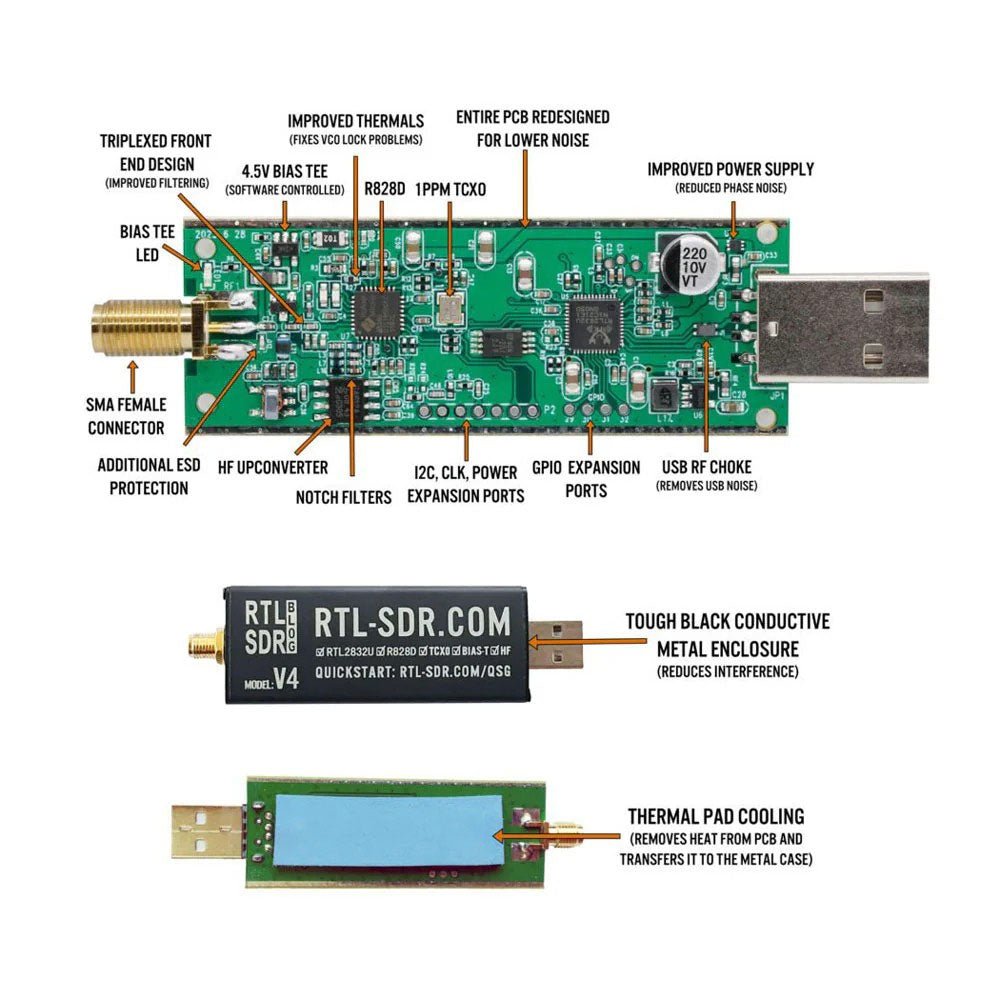

Der neue RTL-SDR V4 bietet eine Reihe von Verbesserungen, darunter die Verwendung des R828D-Tunerchips, einen dreifachen Eingangsfilter, einen Notch-Filter, verbesserte Komponententoleranzen, einen temperaturkompensierten Oszillator (TCXO) mit 1 PPM, einen SMA-F-Anschluss, ein Aluminiumgehäuse mit passiver Kühlung, eine Bias-Tee-Schaltung, eine verbesserte Stromversorgung und einen eingebauten HF-Aufwärtswandler.

RTL-SDR V4 wird mit dem tragbaren Dipolantennen-Kit geliefert. Es eignet sich hervorragend für Einsteiger, da es terrestrischen und Satellitenempfang ermöglicht, sich einfach im Freien montieren lässt und für den mobilen und vorübergehenden Einsatz im Freien konzipiert ist.

Features

  • Verbesserter HF-Empfang: V4 verwendet jetzt einen integrierten Aufwärtswandler anstelle einer direkten Abtastschaltung. Dies bedeutet keine Nyquist-Faltung von Signalen um 14,4 MHz mehr, verbesserte Empfindlichkeit und einstellbare Verstärkung auf HF. Wie beim V3 bleibt der untere Abstimmbereich bei 500 kHz und ein sehr starker Empfang erfordert möglicherweise immer noch eine Dämpfung/Filterung am vorderen Ende.
  • Verbesserte Filterung: Der V4 nutzt den R828D-Tuner-Chip, der über drei Eingänge verfügt. Der SMA-Eingang wurde als Triplex-Eingang in drei Bänder umgewandelt: HF, VHF und UHF. Dies sorgt für eine gewisse Isolierung zwischen den drei Bändern, was bedeutet, dass Störungen außerhalb des Bandes durch starke Rundfunksender weniger wahrscheinlich zu Desensibilisierung oder Bildgebung führen.
  • Verbesserte Filterung x2: Zusätzlich zum Triplexing kann auch der offene Drain-Pin am R828D verwendet werden, der das Hinzufügen einfacher Kerbfilter für gängige Interferenzbänder wie Broadcast AM, Broadcast FM ermöglicht und die DAB-Bänder. Diese dämpfen nur um ein paar dB, können aber dennoch helfen.
  • Verbessertes Phasenrauschen bei starken Signalen: Aufgrund eines verbesserten Netzteildesigns wurde das Phasenrauschen durch Netzteilrauschen deutlich reduziert.
  • Weniger Wärme: Ein weiterer Vorteil der verbesserten Stromversorgung ist der geringere Stromverbrauch und die geringere Wärmeentwicklung im Vergleich zum V3.

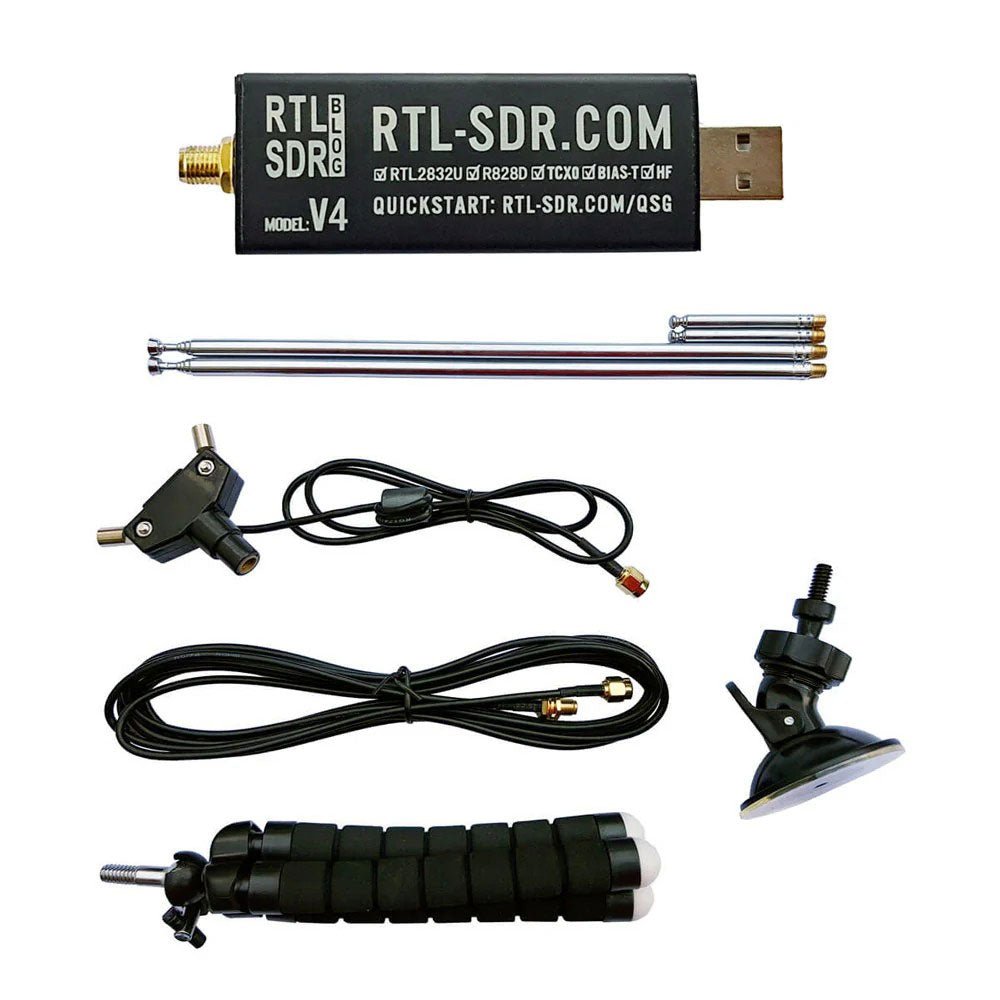

Lieferumfang

  • 1x RTL-SDR V4 Dongle (R828D RTL2832U 1PPM TCXO SMA)
  • 2x 23 cm bis 1 m Teleskopantenne
  • 2x 5 cm bis 13 cm Teleskopantenne
  • 1x Dipolantennenfuß mit 60 cm RG174
  • 1x 3 m RG174-Verlängerungskabel
  • 1x Flexible Stativhalterung
  • 1x Saugnapfhalterung

Links


Buch: Raspberry Pi 5 for Radio Amateurs

Die RTL-SDR-Geräte (V3 und V4) sind bei Funkamateuren wegen ihrer sehr niedrigen Kosten und umfangreichen Funktionen sehr beliebt. Ein Basissystem kann aus einem USB-basierten RTL-SDR-Gerät (Dongle) mit einer geeigneten Antenne, einem Raspberry Pi 5-Computer, einem USB-basierten externen Audio-Eingangs-Ausgangs-Adapter und einer auf dem Raspberry Pi 5-Computer installierten Software bestehen. Mit einem solch bescheidenen Aufbau ist es möglich, Signale von etwa 24 MHz bis über 1,7 GHz zu empfangen.

Dieses Buch richtet sich an Funkamateure und Studenten der Elektrotechnik sowie an alle, die lernen möchten, wie man den Raspberry Pi 5 zum Bau elektronischer Projekte verwendet. Das Buch ist sowohl für Anfänger als auch für erfahrene Leser geeignet. Gewisse Kenntnisse der Programmiersprache Python sind erforderlich, um die im Buch vorgestellten Projekte zu verstehen und eventuell zu verändern. Zu jedem Projekt gibt es neben einer ausführlichen Beschreibung auch ein Blockschaltbild, einen Schaltplan und ein komplettes Python-Programmlisting.

Die folgenden beliebten RTL-SDR-Programme werden ausführlich besprochen und mit Schritt-für-Schritt-Anleitungen für den praktischen Einsatz auf einem Raspberry Pi 5 versehen:

  • SimpleFM
  • GQRX
  • SDR++
  • CubicSDR
  • RTL-SDR Server
  • Dump1090
  • FLDIGI
  • Quick
  • RTL_433
  • aldo
  • xcwcp
  • GPredict
  • TWCLOCK
  • CQRLOG
  • klog
  • Morse2Ascii
  • PyQSO
  • Welle.io
  • Ham Clock
  • CHIRP
  • xastir
  • qsstv
  • flrig
  • XyGrib
  • FreeDV
  • Qtel (EchoLink)
  • XDX (DX-Cluster)
  • WSJT-X

Die Anwendung der Programmiersprache Python auf der neuesten Raspberry Pi 5-Plattform schließt die Verwendung der Programme in diesem Buch auf älteren Versionen von Raspberry Pi-Computern aus.
