Beschreibung

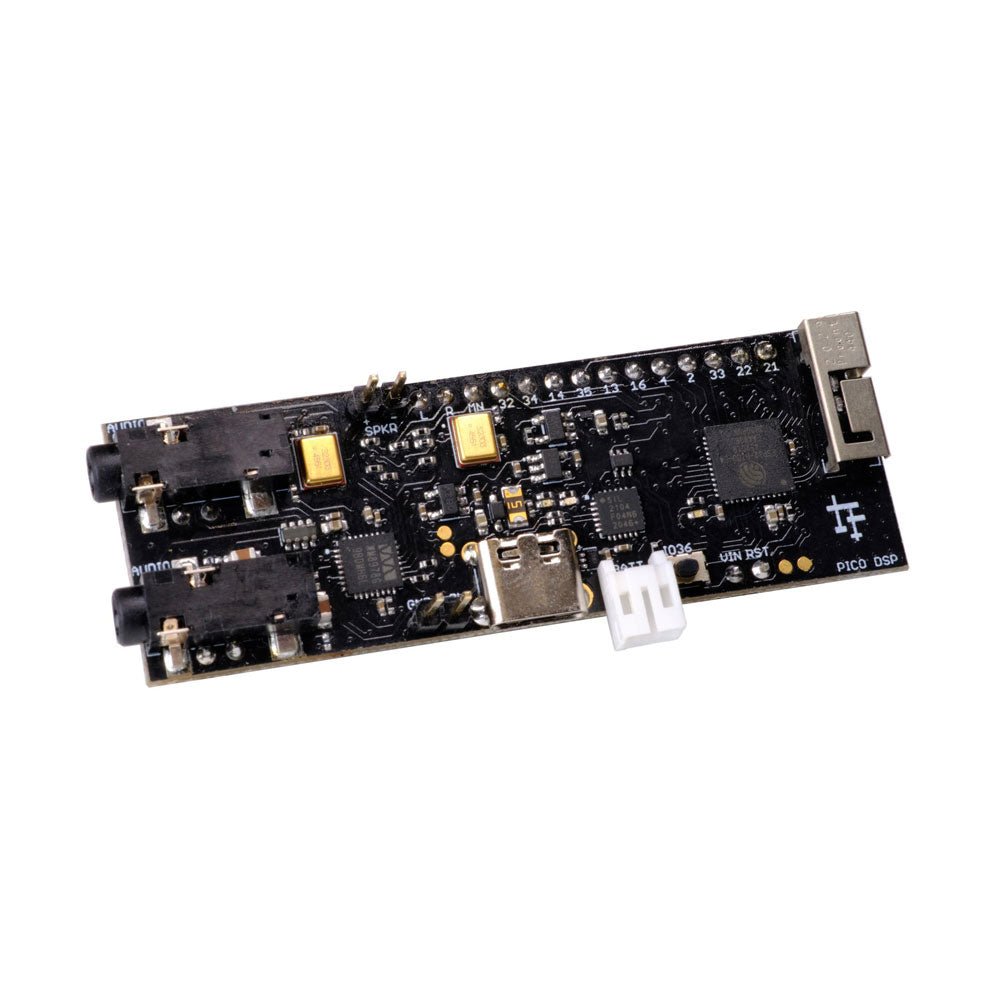

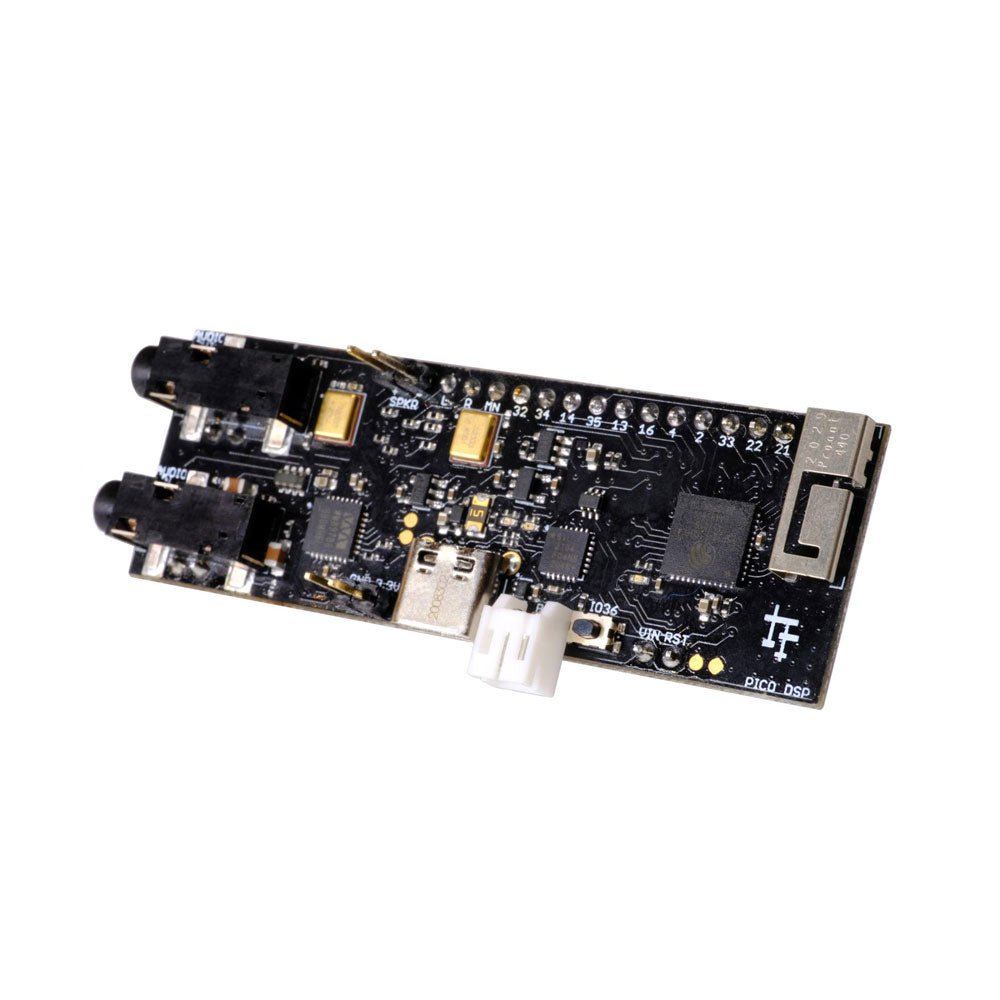

PÚCA DSP ist ein Arduino-kompatibles Open-Source-ESP32-Entwicklungsboard für Audio- und digitale Signalverarbeitungsanwendungen (DSP) mit umfangreichen Audioverarbeitungsfunktionen. Es bietet Audioeingänge, -ausgänge, ein rauscharmes Mikrofonarray, eine integrierte Testlautsprecheroption, zusätzlichen Speicher, Batterielademanagement und ESD-Schutz – alles auf einer kleinen, Breadboard-freundlichen Platine.
Synthesizer, Installationen, Voice UI und mehr
PÚCA DSP kann für eine breite Palette von DSP-Anwendungen eingesetzt werden, unter anderem in den Bereichen Musik, Kunst, Kreativtechnik und adaptive Technologie. Beispiele aus dem Musikbereich sind digitale Musiksynthese, mobile Aufnahmen, Bluetooth-Lautsprecher, drahtlose Richtmikrofone und die Entwicklung intelligenter Musikinstrumente. Beispiele aus dem Bereich Kunst sind akustische Sensornetzwerke, Klangkunstinstallationen und Internet-Radioanwendungen. Beispiele aus dem Bereich der kreativen und adaptiven Technologie sind das Design von Sprachbenutzerschnittstellen (VUI) und Web-Audio für das Internet der Klänge.
Kompaktes, integriertes Design
PÚCA DSP wurde für den mobilen Einsatz konzipiert. In Verbindung mit einem externen 3,7-V-Akku kann er fast überall eingesetzt oder in nahezu jedes Gerät, Instrument oder jede Installation integriert werden. Sein Design entstand aus monatelangen Experimenten mit verschiedenen ESP32-Entwicklungsboards, DAC-Breakout-Boards, ADC-Breakout-Boards, Mikrofon-Breakout-Boards und Audio-Anschluss-Breakout-Boards, und – trotz seiner geringen Größe – schafft er es, all diese Funktionen in einem einzigen Board zu vereinen. Und das ohne Kompromisse bei der Signalqualität.
Technische Daten
Prozessor und Speicher
- Espressif ESP32 Pico D4 Prozessor
- 32-bit Dual-Core 80 MHz/160 MHz/240 MHz
- 4 MB SPI Flash mit 8 MB zusätzlichem PSRAM (Original Edition)
- Drahtloses 2,4-GHz-WLAN 802.11b/g/n
- Bluetooth BLE 4.2
- 3D-Antenne
Audio
- Wolfson WM8978 Stereo-Audio-Codec
- Audio-Line-In am 3,5-mm-Stereoanschluss
- Audio-Kopfhörer-/Line-Ausgang am 3,5-mm-Stereoanschluss
- Stereo-Aux-Line-In, Audio-Mono-Out zum GPIO-Header geleitet
- 2x Knowles SPM0687LR5H-1 MEMS-Mikrofone
- ESD-Schutz an allen Audioeingängen und -ausgängen
- Unterstützung für Abtastraten von 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz
- 1-W-Lautsprechertreiber, auf GPIO-Header geroutet
- DAC SNR 98 dB, THD -84 dB ('A'-gewichtet bei 48 kHz)
- ADC SNR 95 dB, THD -84 dB (‘A’-gewichtet bei 48 kHz)
- Line-Eingangsimpedanz: 1 MOhm
- Line-Ausgangsimpedanz: 33 Ohm
Formfaktor und Konnektivität
- Breadboard-freundlich
- 70 x 24 mm

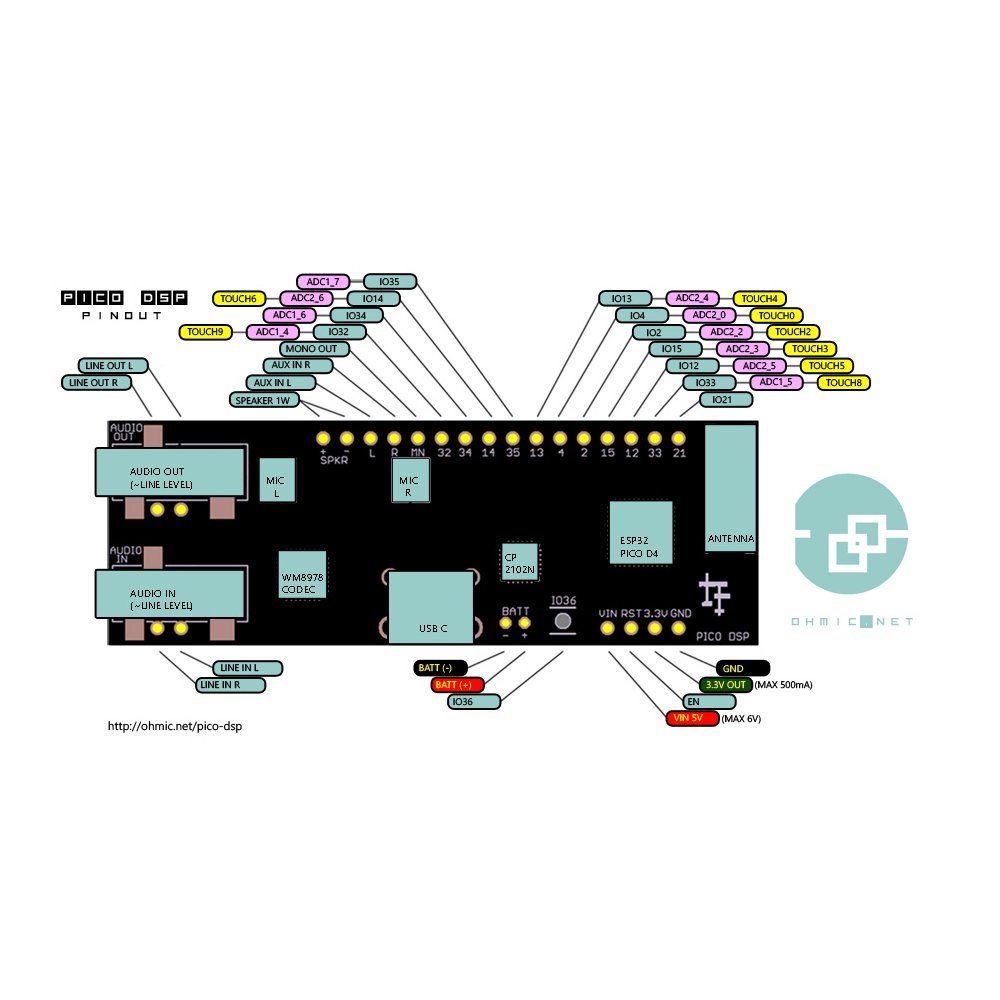

- 11x GPIO-Pins mit 2,54 mm Rastermaß, mit Zugriff auf beide ESP32-ADC-Kanäle, JTAG und kapazitive Touch-Pins
- USB 2.0 über USB-Typ-C-Anschluss
Stromversorgung
- 3,7/4,2 V Lithium-Polymer-Akku, USB oder externe 5 V DC-Stromquelle
- ESP32 und Audio-Codec können softwaregesteuert in Energiesparmodi versetzt werden
- Erkennung des Batteriespannungspegels
- ESD-Schutz am USB-Datenbus
