Beschreibung

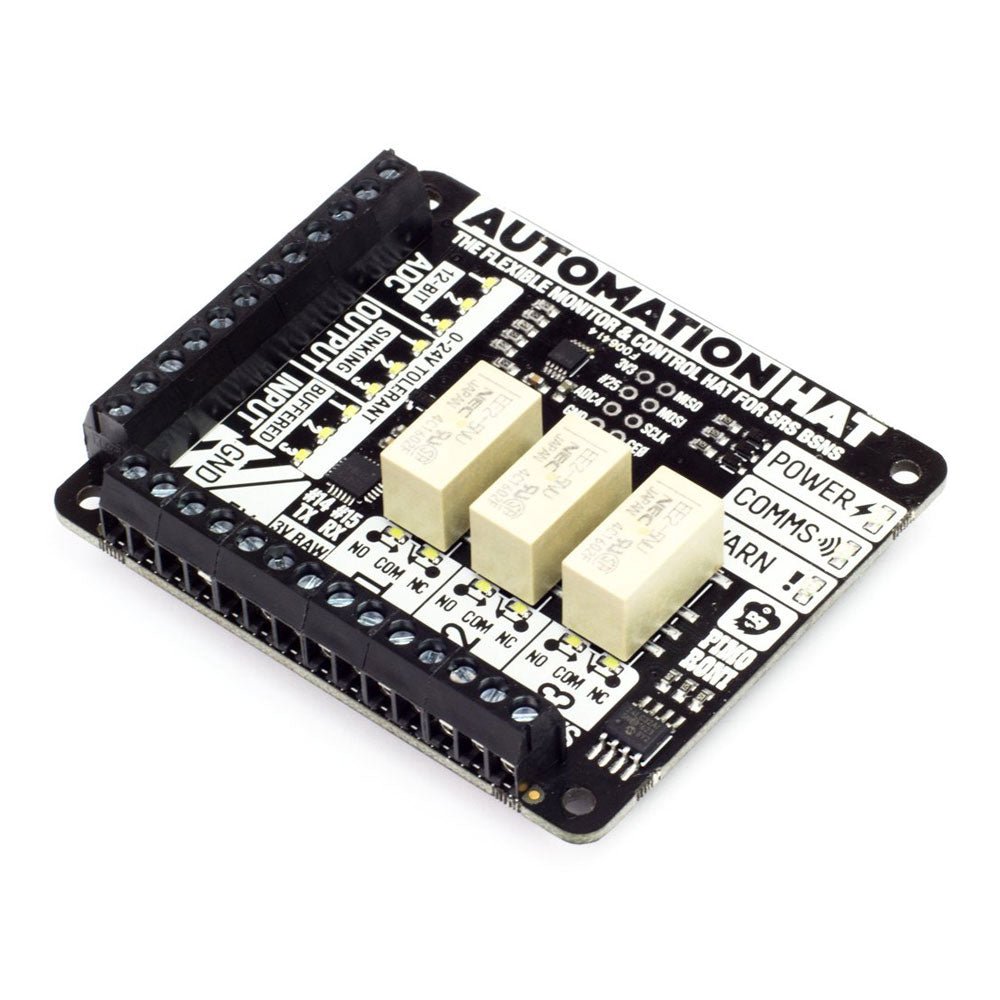

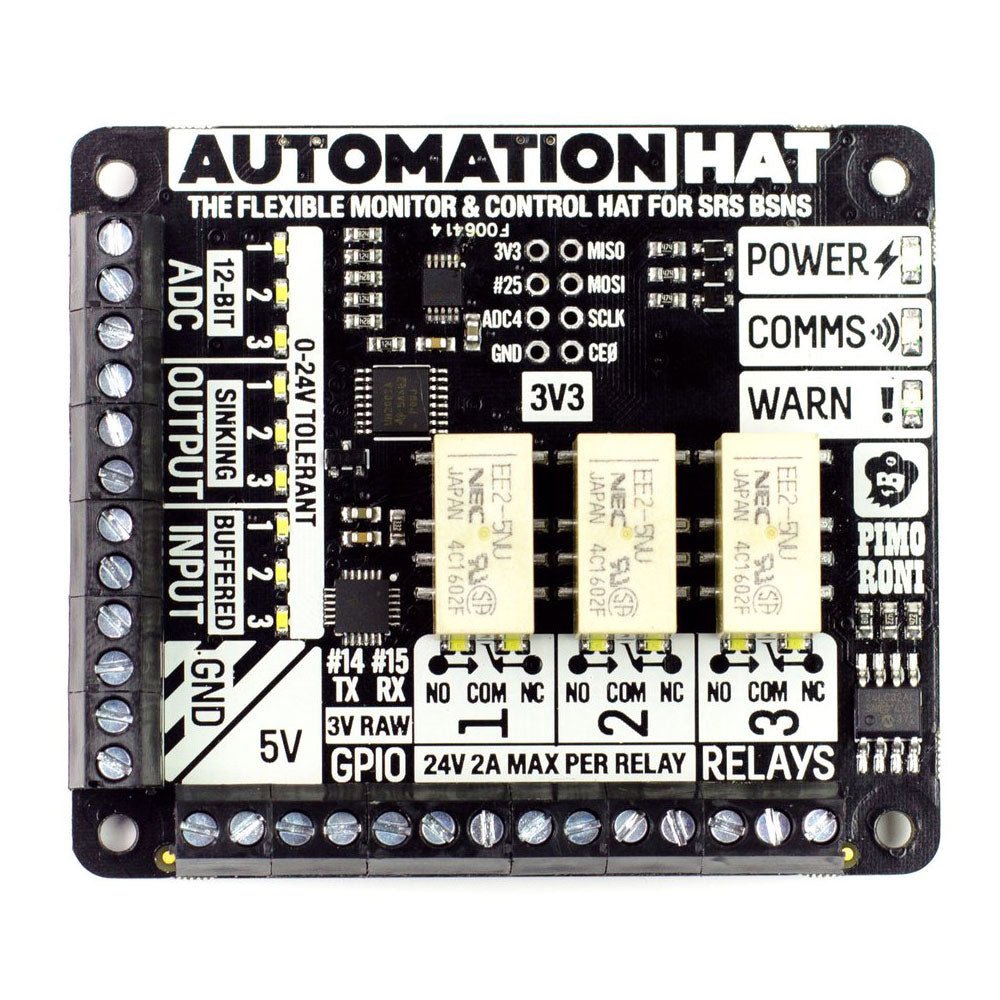

Übernehmen Sie die Kontrolle und überwachen Sie Ihre Welt mit unserem ultimativen Alleskönner Raspberry Pi HAT!
Wir haben in diesem Heimüberwachungs- und Automatisierungscontroller eine Reihe großartiger Funktionen zusammengestellt. Mit Relais, analogen Kanälen, Stromversorgungsausgängen und gepufferten Eingängen (alle 24-V-tolerant) können Sie jetzt eine Vielzahl von Extras auf einmal an Ihren Raspberry Pi anschließen.
Besser noch: Jeder Kanal verfügt über eine LED-Anzeige, sodass Sie auf einen Blick sehen können, was mit Ihrem Setup passiert. Sogar die analogen Kanäle verfügen über dimmbare LEDs, mit denen Sie den Wert sehen können, den sie gerade erfassen – zack!
Ideal für Smart-Home- und Automatisierungsprojekte, für die Ausstattung Ihres Gewächshauses mit intelligenten Sprinklern oder für die Planung Ihrer Fischfütterung!
Merkmale
- 3x 24 V @ 2 A Relais (NC- und NO-Klemmen)
- 3x 12-Bit-ADC bei 0–24 V (±2 % Genauigkeit)
- 3x 24 V tolerante gepufferte Eingänge
- 3x 24 V tolerante sinkende Ausgänge
- 15x Kanalanzeige-LEDs
- 1x 12-Bit-ADC bei 0–3,3 V
- 3,5-mm-Schraubklemmen
- Strom, Kommunikation und Warnung! LED-Anzeigen
- SPI, TX (#14), RX (#15), #25 Pins herausgebrochen
- Pinbelegung des Automatisierungs-HAT
- Kompatibel mit allen 40-Pin-Header-Raspberry-Pi-Modellen
- Python-Bibliothek
- Schematisch
- Wird komplett montiert geliefert (ausgebrochene Stifte müssen gelötet werden)
Software
Wie immer haben wir eine supereinfach zu verwendende Python-Bibliothek erstellt, um die zahlreichen Funktionen von Automation HAT zu nutzen, mit Beispielen, die Ihnen den Einstieg erleichtern.
Unsere Beispiele für Ein-, Ausgänge und Relais zeigen Ihnen, wie Sie die analogen und digitalen Eingänge auslesen, die Ausgänge ein- und ausschalten und die Relais steuern.
Anmerkungen
- Wir empfehlen die Verwendung eines Satzes M2,5-Abstandsbolzen aus Messing mit Automation HAT, um zu verhindern, dass die Stifte den HDMI-Anschluss berühren, wenn der HAT nach unten gedrückt wird
- Lasten für die gepufferten Ausgänge sollten auf der Masseseite geschaltet werden, also 12/24 V (von der Versorgung) -> Last -> Ausgangsklemme -> Masse (von der Versorgung)
- Die Relais vertragen jeweils bis zu 2 A und sollten auf der High-Side geschaltet werden
- Die Stromausgänge können insgesamt maximal 500 mA über die drei Ausgänge ableiten. Wenn Sie also einen einzelnen Kanal verwenden, können Sie die gesamten 500 mA über diesen ableiten.
- Die Genauigkeit des ADC beträgt ±2 %.
- Nicht zum Schalten von Netzspannungen verwenden!
