Beschreibung
Ein All-in-One-Industrie-/Automatisierungscontroller mit Pico W, drahtloser 2,46-GHz-Verbindung, Relais und einer Vielzahl von Ein- und Ausgängen. Kompatibel mit 6-V- bis 40-V-Systemen.

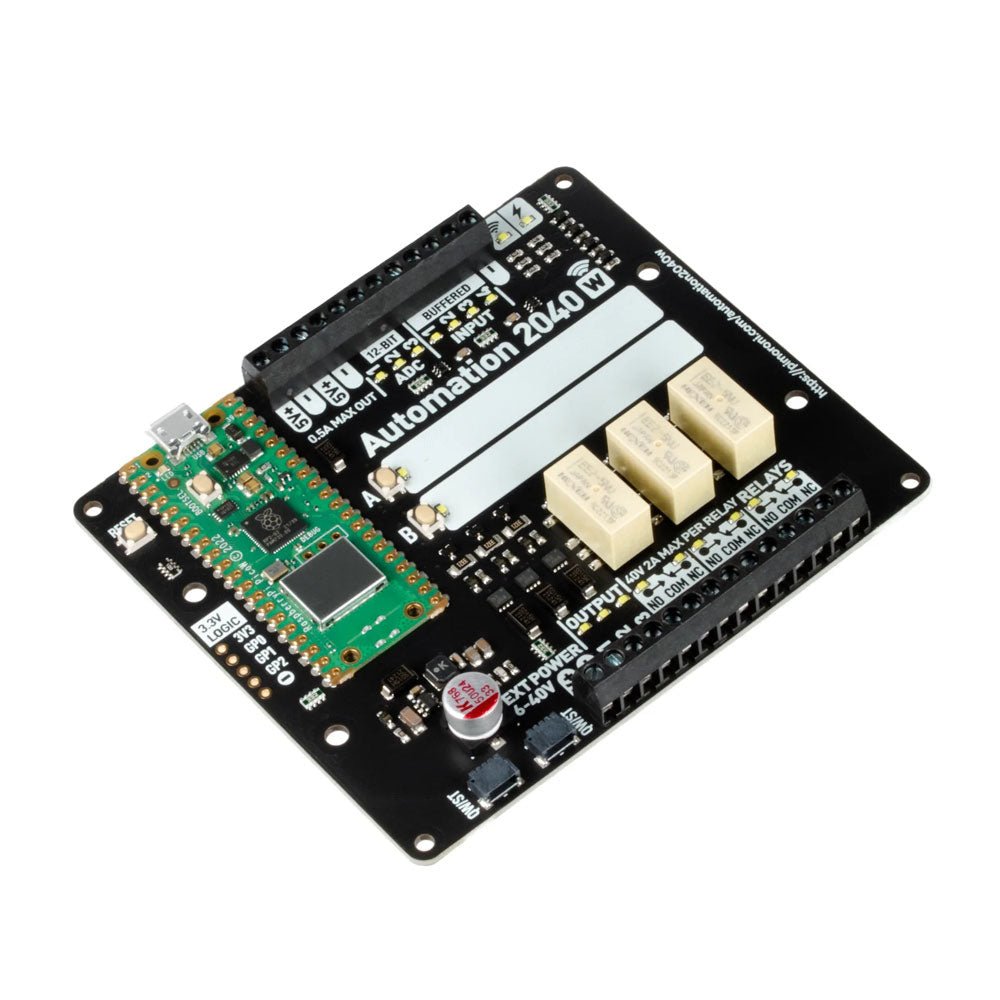

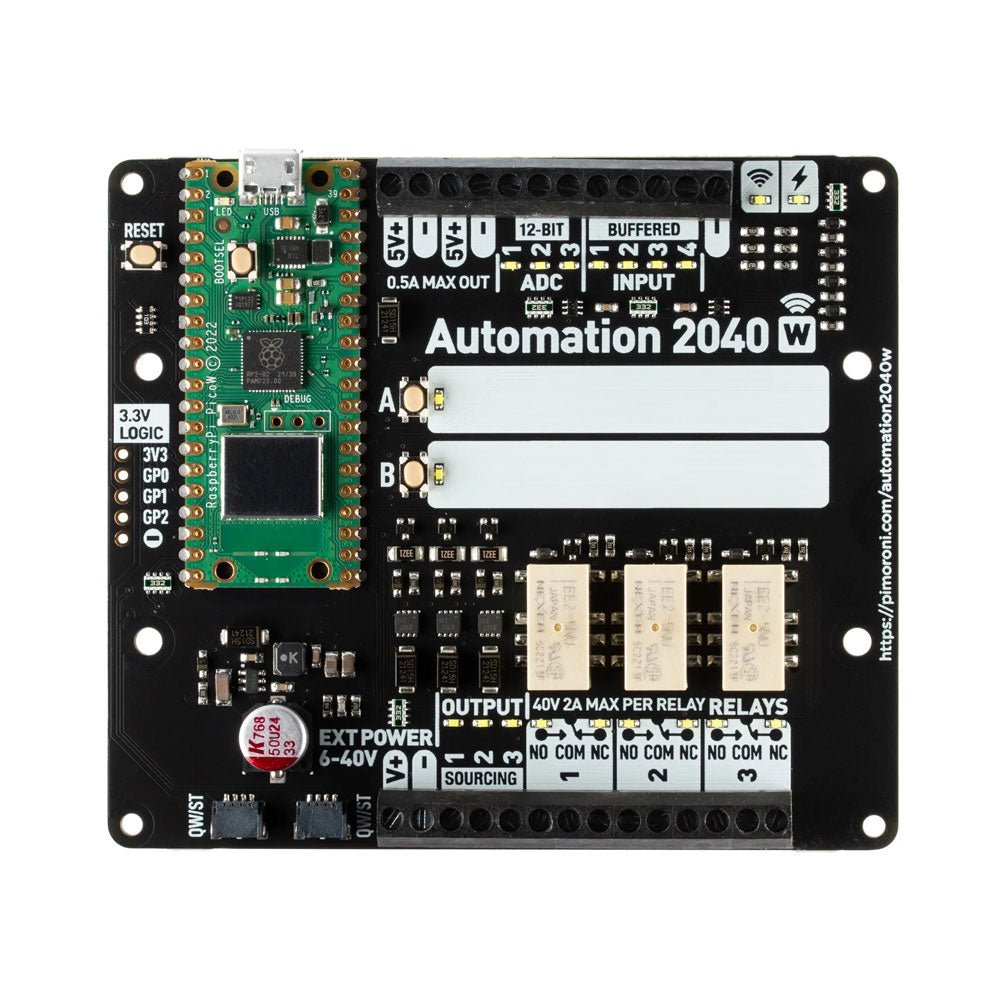

Automation 2040 W ist eine mit Pico W / RP2040 betriebene Überwachungs- und Automatisierungskarte. Es enthält alle großartigen Funktionen des Automation HAT (Relais, analoge Kanäle, Spannungsausgänge und gepufferte Eingänge), aber jetzt in einer einzigen kompakten Karte und mit einem erweiterten Spannungsbereich, so dass Sie es mit mehr Geräten verwenden können. Ideal für die Steuerung von Lüftern, Pumpen, Magneten, großen Motoren, elektronischen Schlössern oder statischer LED-Beleuchtung (bis zu 40 V).
Alle Kanäle (und die Tasten) haben eine zugehörige LED-Anzeige, so dass Sie auf einen Blick sehen können, was mit Ihrem Setup passiert, oder Ihre Programme testen können, ohne dass Hardware angeschlossen ist.
Features
- Raspberry Pi Pico W (inbegriffen)
- Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 KB SRAM
- 2 MB QSPI-Flash mit XiP-Unterstützung
- Stromversorgung und Programmierung über USB Micro-B
- 2,4-GHz-WLAN
- 3x 12-Bit-ADC-Eingänge bis zu 40 V
- 4x digitale Eingänge bis 40 V
- 3x digitale Sourcing-Ausgänge an V+ (Versorgungsspannung)
- 4 A max. Dauerstrom
- 2 A max. Strom bei 500 Hz PWM
- 3x Relais (NC- und NO-Klemmen)
- 2 A bis 24 V
- 1 A bis 40 V
- 3,5-mm-Schraubklemmen zum Anschluss von Eingängen, Ausgängen und externer Stromversorgung
- 2 taktile Tasten mit LED-Anzeigen
- Zurücksetzen-Taste
- 2x Qw/ST-Anschlüsse zum Anbringen von Breakouts
- M2,5 Befestigungslöcher
- Vollständig montiert
- Kein Löten erforderlich.
- C/C++ and MicroPython libraries
- Schematic
- Dimensional drawing
Stromversorgung
- Das Board ist mit 12-V-, 24-V- und 36-V-Systemen kompatibel
- Benötigt 6-40 V Versorgung
- Kann 5 V bis zu 0,5 A für Anwendungen mit niedrigerer Spannung liefern
Software
