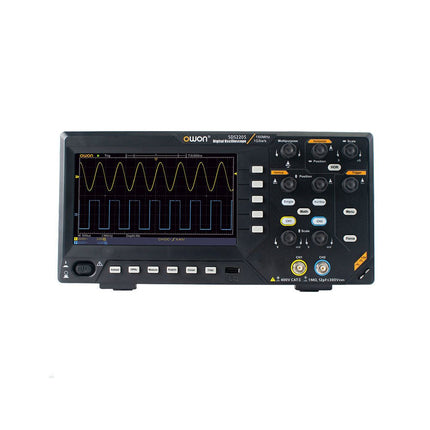

OWON SDS220S 2-Kanal Oszilloskop (200 MHz) & Signalgenerator

  • HerstellerOWON

Beschreibung

Das OWON SDS220S ist ein Zweikanal-Digitaloszilloskop mit integriertem 25-MHz-Signalgenerator, das eine große Bandbreite von 200 MHz und eine schnelle Echtzeit-Abtastrate von 1 GS/s bietet.

Features

  • Digitales Speicheroszilloskop (DSO)
  • Zweikanalbetrieb (zwei unabhängige Eingangskanäle)
  • Eingebauter 25 MHz Signalgenerator
  • Bandbreite: 200 MHz
  • Echtzeit-Abtastrate: 1 GS/s pro Kanal
  • Speichertiefe: 20 Millionen Punkte
  • Automatische Messungen: Unterstützt 30 automatische Wellenformmessungen
  • Eingebauter Frequenzzähler: 6-stellig, hochpräzise
  • FFT-Spektrumanalyse (Fast Fourier Transform)
  • PC-Konnektivität: Kommuniziert mit PC über USB-Schnittstelle
  • Fernbedienung & Programmierung: Unterstützt SCPI-Befehle und LabVIEW-Integration
  • Inklusive Software: Kostenlose PC-Software und Programmierentwicklungsbeispiele für Fernsteuerung und sekundäre Entwicklung verfügbar.
  • 7 Zoll TFT-LCD-Farbdisplay

Oszilloskop (Technische Daten)

Bandbreite 200 MHz
Kanäle 2
Abtastrate Max. 1 GS/s
Erfassungsmodus Normal, Spitzenerkennung, Mittelwertbildung
Eingangskopplung DC, AC, Masse
Eingangsimpedanz 1 MΩ ±2%, parallel mit 20 pF ±5 pF
Sondendämpfung Faktor 1X, 10X, 100X, 1000X
Aufzeichnungslänge 20M
Horizontale Skala (s/div) 2 ns/div～1000 s/div, Schrittweite 1–2–5
Vertikale Empfindlichkeit 2 mV/div～10 V/div
Automatische Messung Periode, Frequenz, Mittelwert, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Überschwingen, Vorschwingen, Anstiegszeit, Abfallzeit, +Pulsbreite, -Pulsbreite, +Arbeitszyklus, -Arbeitszyklus, Verzögerung A→B, Verzögerung A→B, Zyklus RMS, Cursor RMS, Bildschirmarbeitszyklus, Phase, +Pulszahl, -Pulszahl, Anstiegsflankenzahl, Abfallflankenzahl, Fläche und Zyklusfläche.
Wellenformmathematik ＋, －, ×, ÷, FFT
Wellenformspeicher 16 Wellenformen
Triggertyp Edge, Video
Kommunikationsschnittstelle USB-Host und Gerät
Frequenzzähler Ja

Signalgenerator (Technische Daten)

Standardwellenformen Sinuswelle, Rechteckwelle, Rampenwelle, Pulswelle, beliebige Welle
Beliebige Wellenformen Sinus, exponentieller Anstieg, exponentieller Abfall, mehr als 160 Arten von Gauß-Wellenformen
Maximale Frequenzausgabe 25 MHz
Beliebige Wellenform 0,1 Hz～5 MHz
Abtastrate 125 MSa/s
Amplitude (50 Ω) 0,005 Vpp～3 Vpp
DC-Offsetbereich ±3 V (hoher Widerstand)
Kanal 1
Wellenformlänge 8k
Vertikale Auflösung 14 Bit
Lastimpedanz 50 Ω

Allgemein (Technische Daten)

Display 7" LCD (800 x 480)
Abmessungen (L x H x T) 301 x 152 x 70 mm
Gewicht 1,1 kg

Lieferumfang

  • OWON SDS220S Oszilloskop & Signalgenerator
  • Netzkabel
  • BNC-Kabel
  • USB-Kabel
  • Sonde
  • Sondenanpassung
  • Manual

Downloads

Produktformular

Das OWON SDS220S ist ein Zweikanal-Digitaloszilloskop mit integriertem 25-MHz-Signalgenerator, das eine große Bandbreite von 200 MHz und eine schnelle Echtzeit-Abtastrate von... Weiterlesen

€ 299,00 inkl. MwSt.
Mitglieder € 269,10

    • Heute verschicken? Innerhalb von Mar 12, 2025 17:00:00 +0100 bestellen

    Details
