Beschreibung

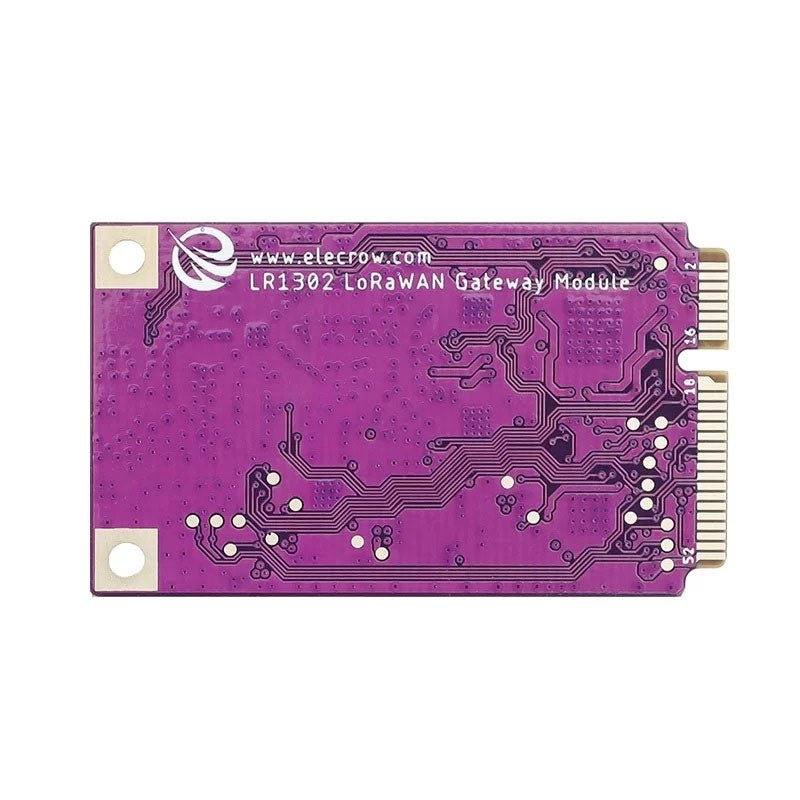

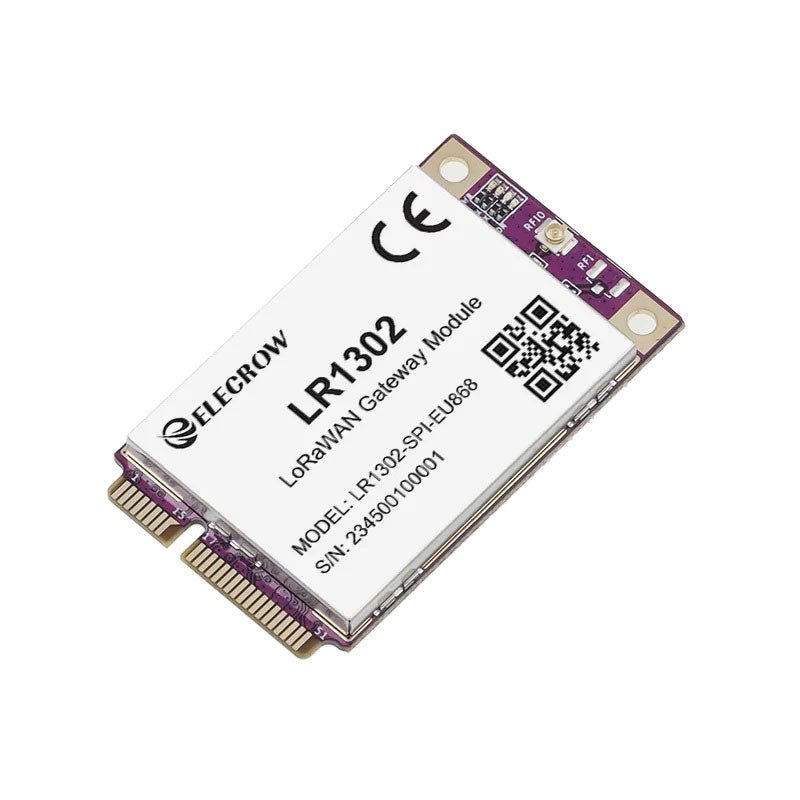

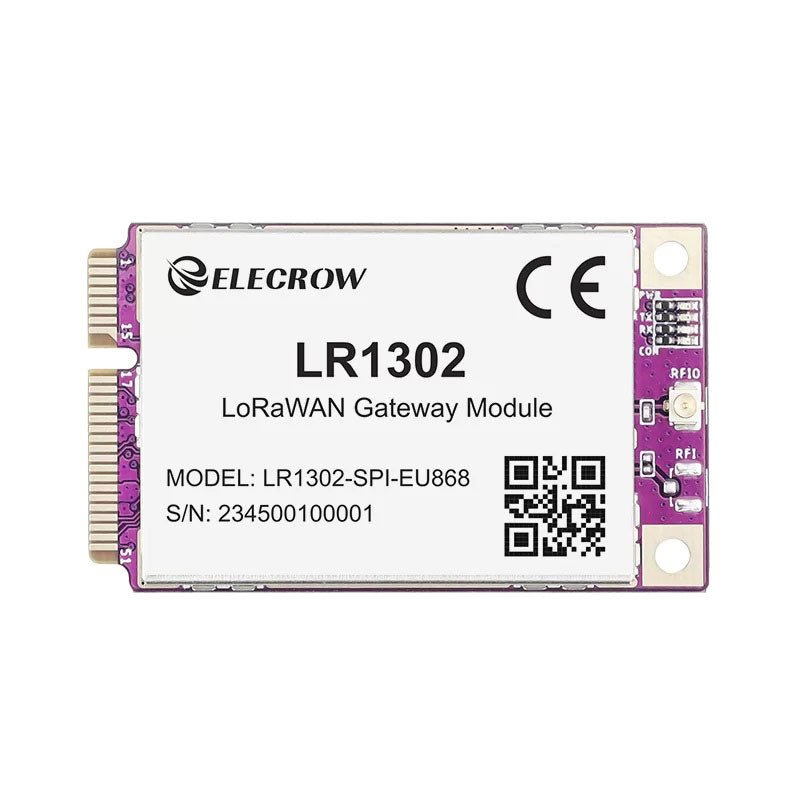

Dieses LR1302-Modul ist ein LoRaWAN-Gateway-Modul der neuen Generation. Es verfügt über ein Mini-PCIe-Formfaktor-Design und zeichnet sich durch geringen Stromverbrauch und hohe Leistung aus. Basierend auf dem LoRaWA-Basisbandchip SX1302 von Semtech Network bietet das Gateway-Modul LR1302 Gateway-Produkten potenzielle Kapazität für die drahtlose Übertragung über große Entfernungen. Im Vergleich zu den vorherigen LoRa-Chips SX1301 und SX1308 weist der SX1302-Chip eine höhere Empfindlichkeit, einen geringeren Stromverbrauch und eine niedrigere Betriebstemperatur auf. Es unterstützt die 8-Kanal-Datenübertragung, verbessert die Kommunikationseffizienz und -kapazität und unterstützt die Verbindung und Datenübertragung mehrerer Geräte.
Es sind zwei Antennenschnittstellen reserviert, eine zum Senden und Empfangen von LoRa-Signalen und eine U.FL-Schnittstelle (IPEX) zur unabhängigen Übertragung. Es verfügt außerdem über eine Metallabschirmung zum Schutz vor externen Störungen und zur Bereitstellung einer zuverlässigen Kommunikationsumgebung.
Der LR1302 wurde speziell für den IoT-Bereich entwickelt und eignet sich für eine Vielzahl von IoT-Anwendungen. Ob in Smart Cities, Landwirtschaft, Industrieautomation oder anderen Bereichen – das LR1302-Modul sorgt für zuverlässige Verbindungen und effiziente Datenübertragung.
Features
- Verwendet den Semtech SX1302-Basisband-LoRa-Chip mit extrem geringem Stromverbrauch und hervorragender Leistung
- Der Mini-PCIe-Formfaktor und das kompakte Design erleichtern die Integration in verschiedene Gateway-Geräte, eignen sich für Anwendungsszenarien mit begrenztem Platzangebot und bieten flexible Bereitstellungsoptionen.
- Unterstützt die 8-Kanal-Datenübertragung und sorgt für eine effizientere Kommunikationseffizienz und -kapazität
- Die extrem niedrige Betriebstemperatur macht eine zusätzliche Kühlung überflüssig und reduziert die Größe des LoRaWAN-Gateways.
- Verwendet das SX1250 TX/RX-Frontend mit einer Empfindlichkeit von bis zu -139 dBm@SF12; Sendeleistung bis zu 26 dBm bei 3,3 V
Technische Daten
| Frequenz |
863-870 MHz (EU868) |
| Chipsatz |
Semtech SX1302 Chip |
| Empfindlichkeit |
-125 dBm bei 125K/SF7
-139 dBm bei 125K/SF12 |
| TX-Leistung |
26 dBm (mit 3,3-V-Stromversorgung) |
| Bandbreite |
125/250/500 kHz |
| Kanal |
8 Kanäle |
| LEDs |
Leistung: Grün
Konfiguration: Rot
TX: Grün
RX: Blau |
| Formfaktor |

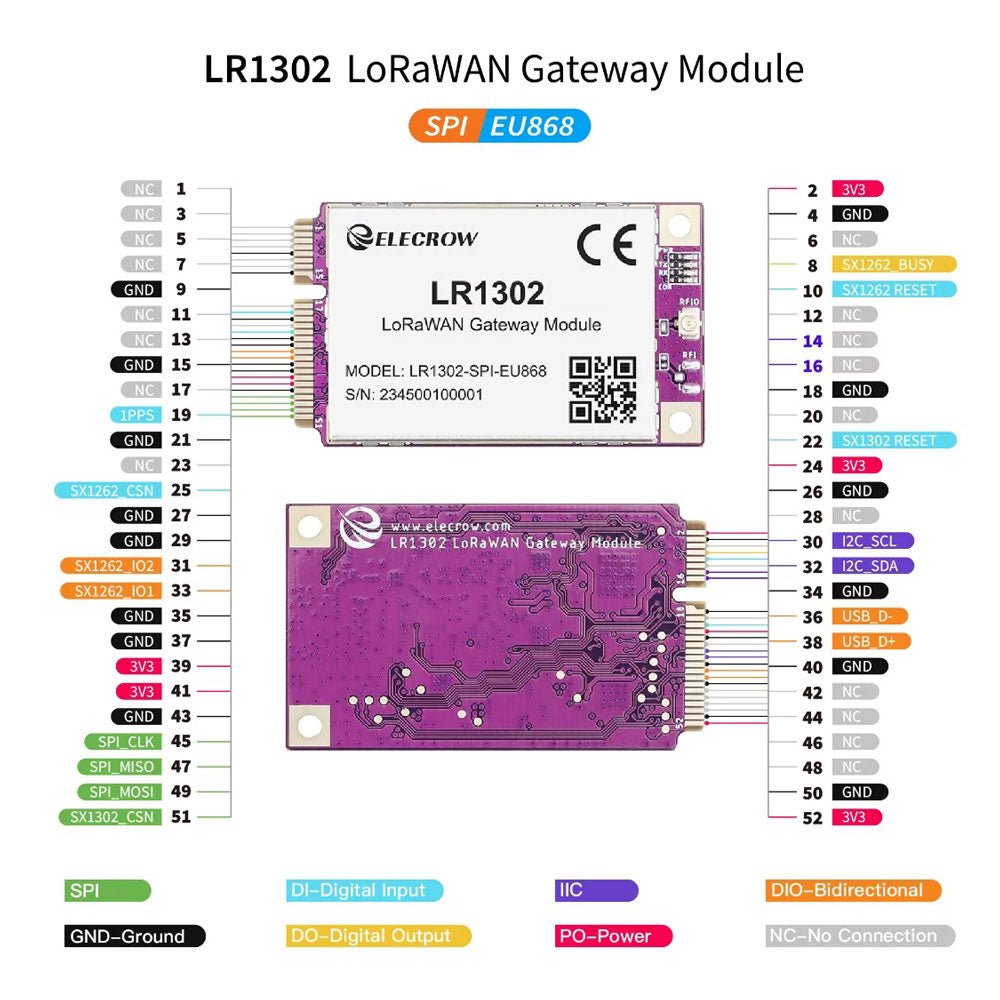

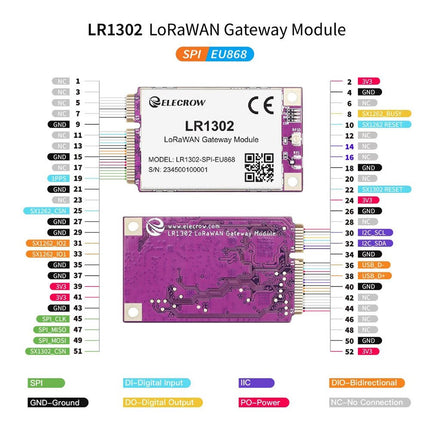

Mini PCIe, 52-poliger Golden Finger |
| Stromverbrauch (SPI-Version) |
Standby: 7,5 mA
TX-Maximalleistung: 415 mA
RX: 40 mA |
| Stromverbrauch (USB-Version) |
Standby: 20 mA
TX-Maximalleistung: 425 mA
RX: 53 mA |
| LBT (Listen Before Talk) |
Unterstützung |
| Antennenanschluss |
U.FL |
| Betriebstemperatur |
-40 bis 85°C |
| Abmessungen (B x L) |
30 x 50,95 mm |
Hinweis
- LR1302 LoRaWAN HAT für Raspberry Pi ist nicht inbegriffen.
