Beschreibung

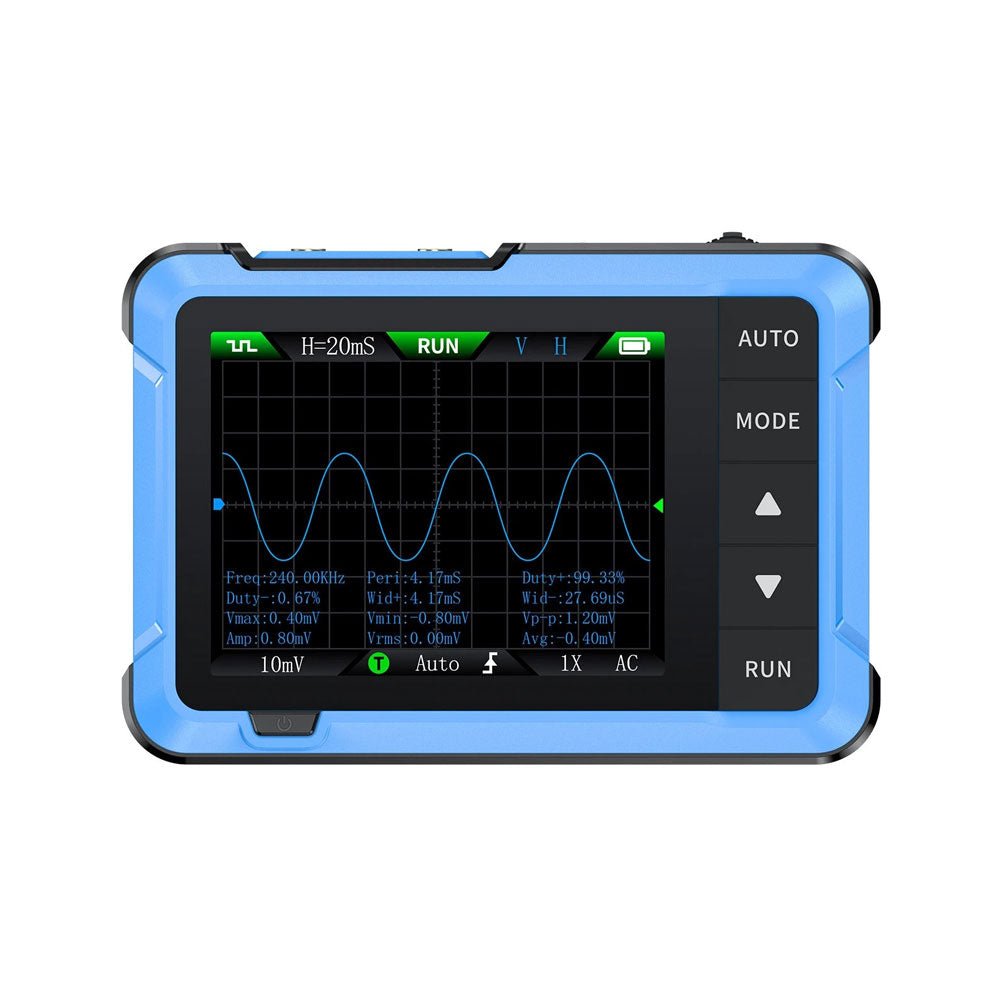

Das DSO510 Oszilloskop wurde für komplexe Signaltests, Forschung und Entwicklung entwickelt. Es ist ideal für Profis und den Bildungsbereich und gewährleistet mühelos präzise Messungen.
Mit einer Echtzeit-Abtastrate von 48 MS/s und einer Bandbreite von 10 MHz unterstützt es sowohl analoge als auch digitale Signale. Seine vollständigen Triggermodi (Einzel, Normal, Auto) und der Spannungsbereich von ±400 V liefern zuverlässige Genauigkeit. Der Ein-Klick-AUTO-Modus vereinfacht die Wellenformanzeige.
Ein eingebauter 50-kHz-Signalgenerator sorgt für zusätzliche Vielseitigkeit, während der 2,8-Zoll-HD-LCD-Bildschirm und der 1000-mAh-Akku für klare Bilder und eine Nutzungsdauer von bis zu 4 Stunden sorgen.
Features
- Oszilloskop: 10 MHz Bandbreite, 48 MS/s Abtastrate, ±400 V Spannungsbereich.
- Signalgenerator: 50 KHz
- Display: 2,8" HD TFT (320 x 240)
- Schnittstelle: USB-C
- Design: Komplett montiert, leicht, ideal für Wartungsaufgaben.
- Trigger-Funktionen: Einzel-, Normal-, Automatikmodus.
- Signalunterstützung: Verarbeitet periodische analoge und nichtperiodische digitale Signale.
- Auto-Modus mit einem Klick: Zeigt Wellenformen sofort an, ohne dass eine komplexe Einrichtung erforderlich ist.
- Akku: Eingebauter 1000-mAh-Lithium-Akku mit bis zu 4 Stunden Nutzungsdauer pro Ladung.
- Sprachunterstützung: Englisch, Deutsch, Spanisch, Portugiesisch, Russisch, Chinesisch, Koreanisch, Japanisch.
Technische Daten
| Kanal |
1 |
| Bandbreite |
10 MHz |
| Abtastrate |
48 MS/s |
| Vertikale Empfindlichkeit |
10 mV/Div-20 V/Div |
| Zeitbasisbereich |
50 ns/Div-20 s/Div |
| Messwerte |
22 Arten |
| Trigger-Modus |
Auto/Normal/Single |
| Spannungsbereich |
X1: ±40 V (Vpp: 80 V)
X10: ±400 V (Vpp: 800 V) |
| Trigger-Flanke |
Rising/Falling |
| Kopplung |
AC/DC |
| Häufigkeit |
0-50 KHz |
| Arbeitszyklus |
0-100% (Rechteck- und Sägezahnwellen) |
| Amplitude |
0,1-3,0 V |
| Wellenformen |
Sinus, Rechteck, Sägezahn, halb, voll, Schritt, Antischritt, exponentieller Anstieg, exponentieller Abfall, DC-Signal, Mehrton, Sink-Impuls, Lorentz. |
| Anzeige |
2,8 Zoll (320 x 240 Pixel) |
| USB-Aufladung |
5 V/1 A |
| Lithium-Batteriekapazität |
1000 mAh |
| Abmessungen |
99 x 68,3 x 19,5 mm |
| Gewicht |
104 g |

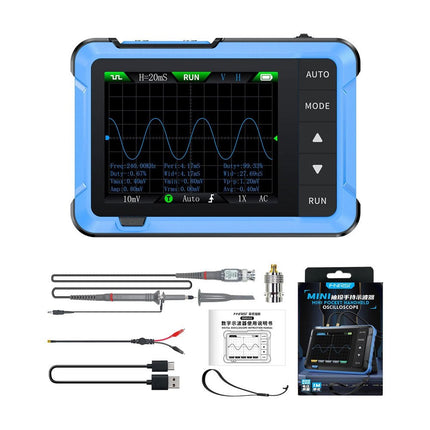

Lieferumfang
- 1x FNIRSI DSO510 Oszilloskop
- 1x P6100 Oszilloskop-Tastkopf
- 1x Adapter
- 1x Krokodilklemmensonde
- 1x USB-Ladekabel
- 1x Trageschlaufe
- 1x Manual
