Beschreibung

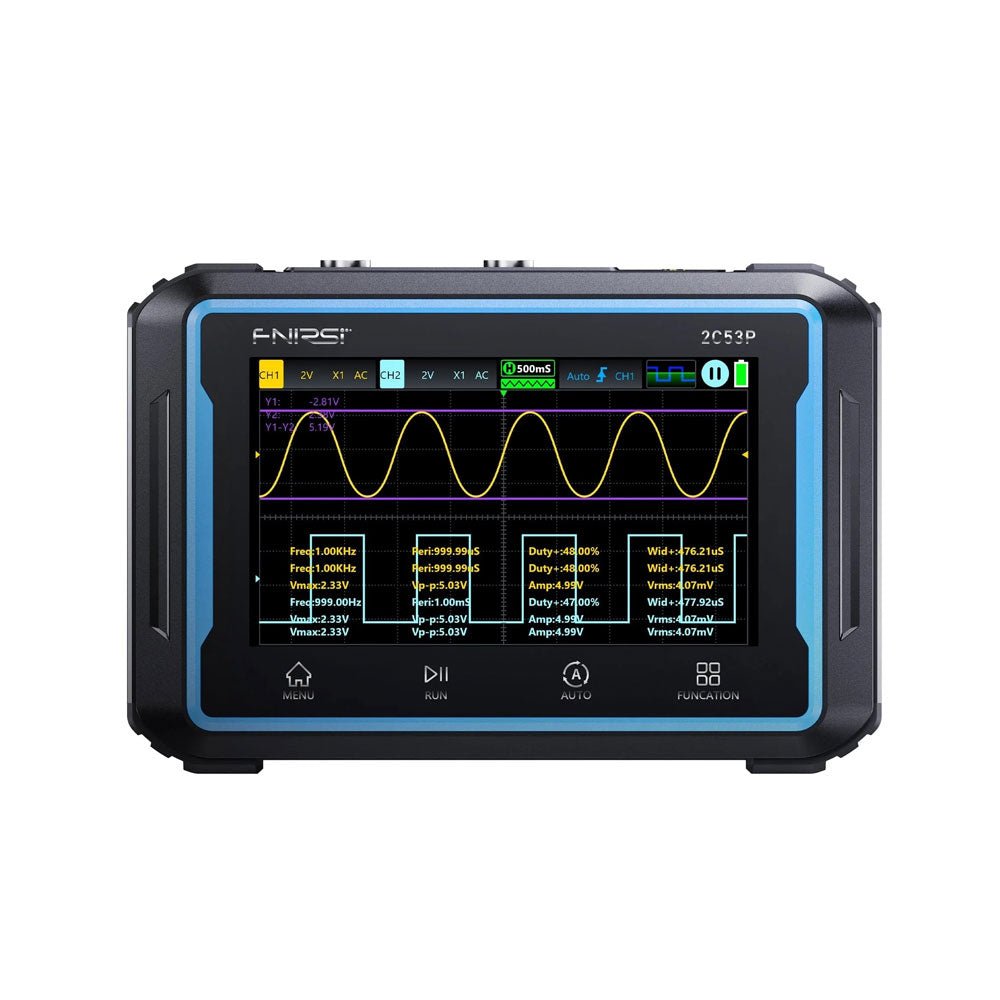

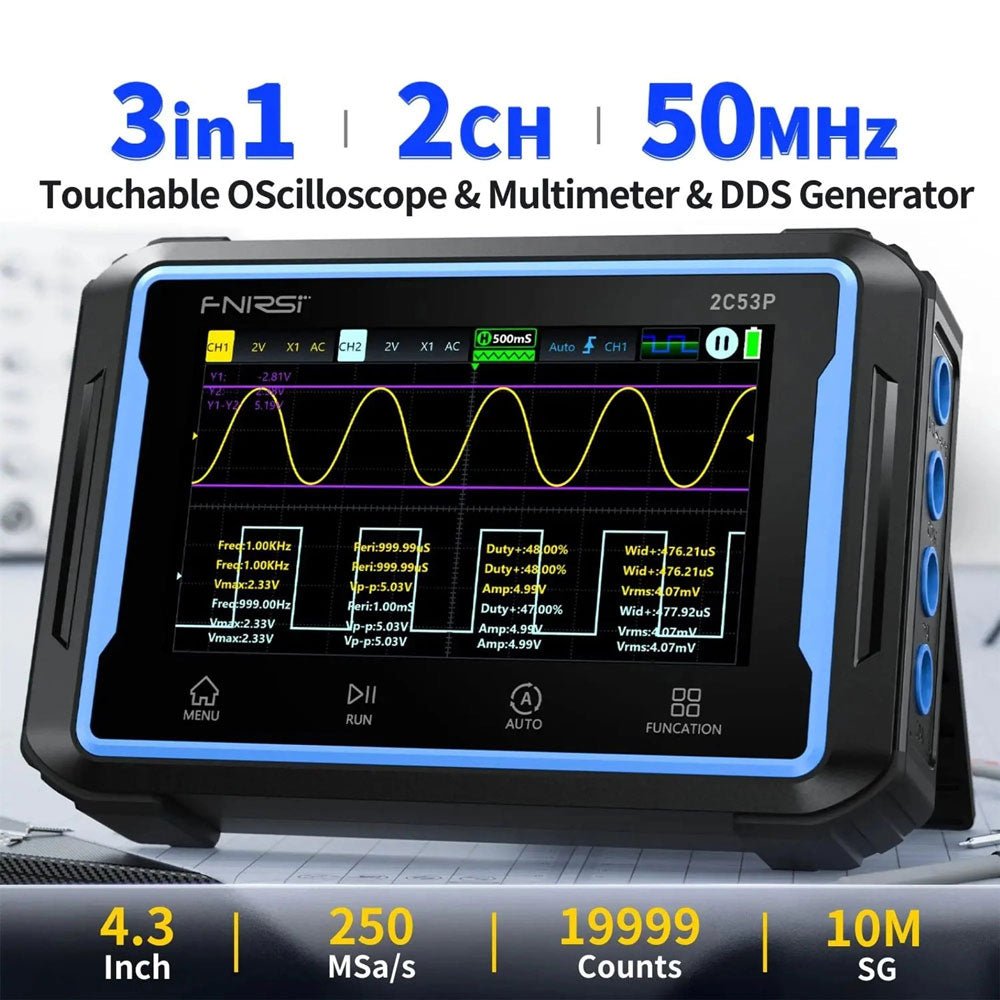

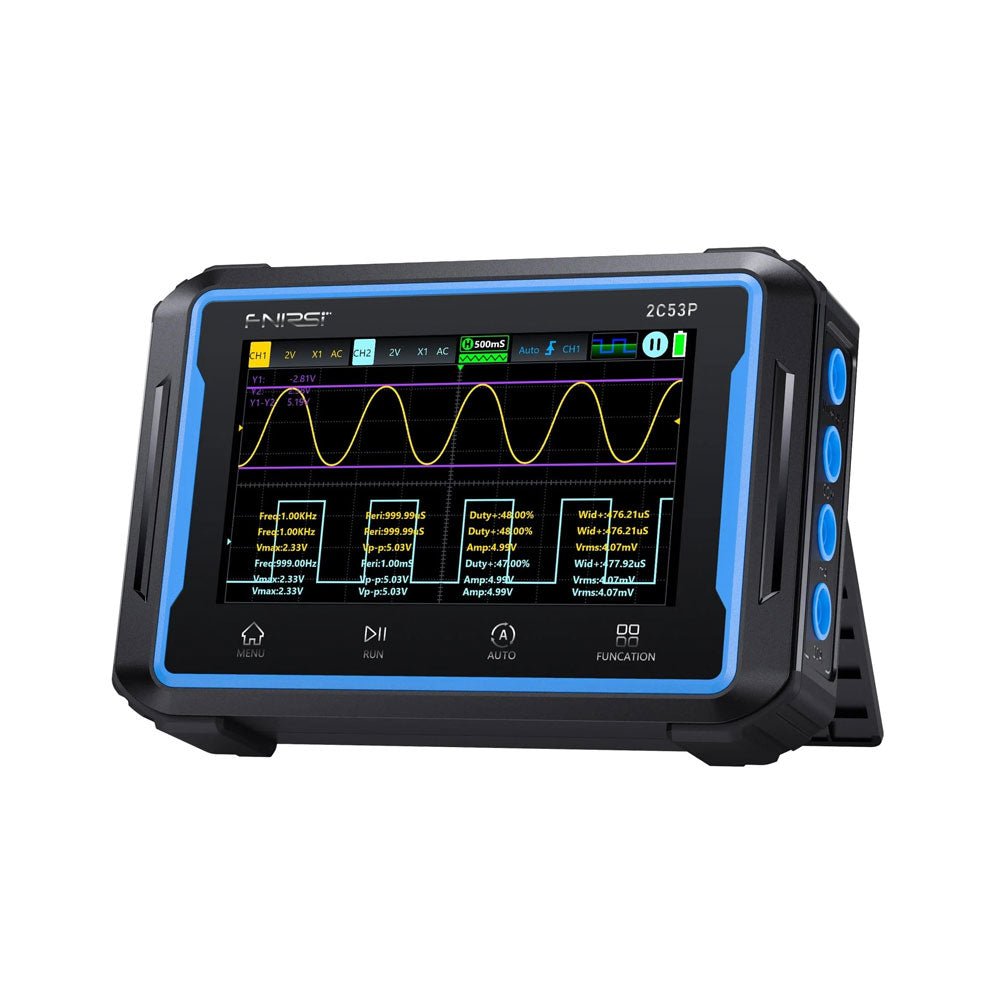

Das FNIRSI 2C53P ist ein leistungsstarkes 2-Kanal-Oszilloskop mit einer Bandbreite von 50 MHz und einer Abtastrate von 250 MS/s, ideal für Elektronikprofis, Maker und Studenten. Es bietet präzise Messungen bis ±400 V, ein 4,5-stelliges True RMS-Multimeter und einen integrierten Signalgenerator für vielseitige Anwendungen.
Mit einem 4,3" Farb-Touchscreen und einem 4000-mAh-Akku für eine Nutzungsdauer von bis zu 4 Stunden vereint der FNIRSI 2C53P Funktionalität und Komfort in einem kompakten Gerät.
Technische Daten
Allgemein
| Display |
4,3" TFT-Farb-Touchscreen (480 x 272) |
| Stromversorgung |
USB-C (5 V/2 A) |
| Batterie |
4000 mAh Lithiumbatterie |
| Sprachen |
Chinesisch, Englisch, Russisch, Japanisch, Spanisch, Portugiesisch, Deutsch, Koreanisch |
| Abmessungen |
145 x 98 x 35 mm |
| Gewicht |
360 g |
Oszilloskop
| Kanäle |
2 |
| Bandbreite |
50 MHz |
| Echtzeit-Abtastrate |
250 MSa/s |
| Speichertiefe |
Bis zu 64 kByte |
| Zeitbasisbereich |
10 ns/div – 10 s/div |
| Vertikale Empfindlichkeit |
10 mV/div – 10 V/div |
| Wellenform-Anzeigemodus |

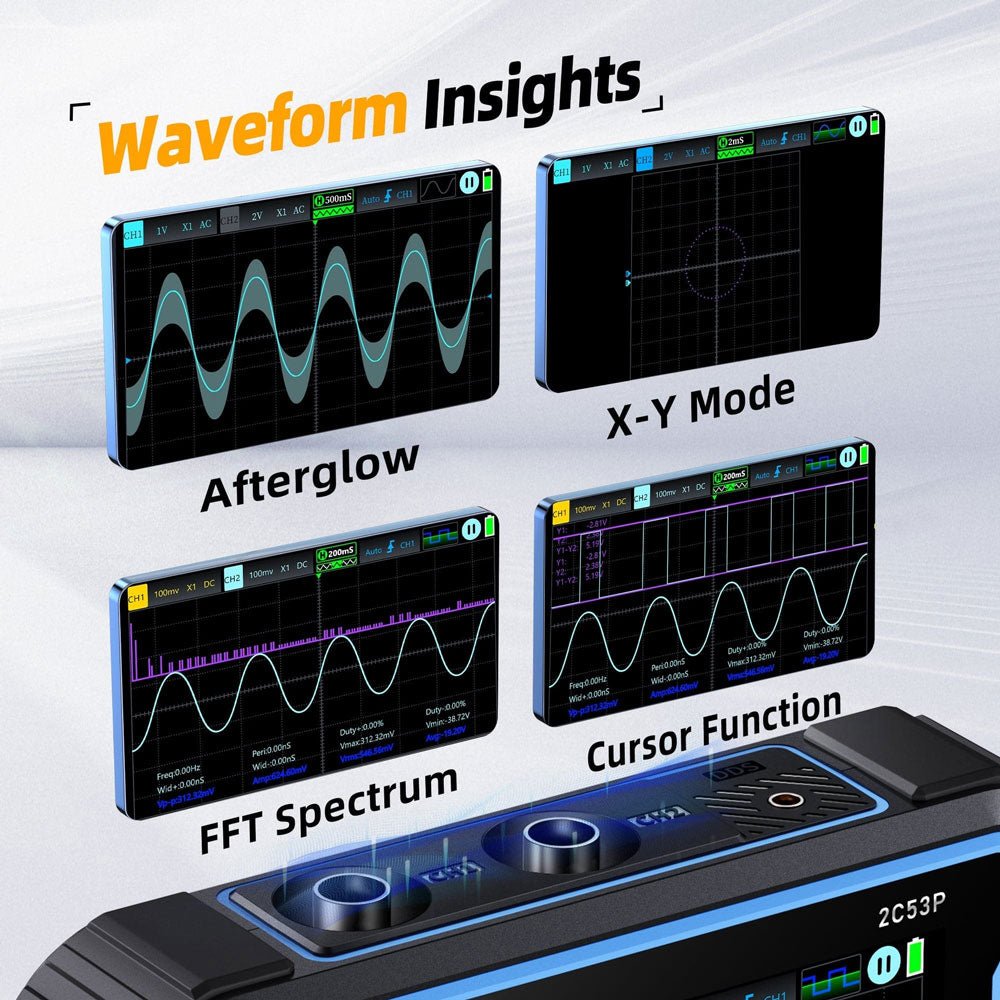

YT/XY/scrollen |
| Vertikale Auflösung |
8 Bit |
| Eingangsimpedanz |
1 MΩ |
| Bandbreitenbegrenzung |
Unterstützt 20-MHz-Limit |
| Sondendämpfungskoeffizient |
1x/10x |
| Eingangskopplung |
AC/DC |
| Triggertyp |
Rising/Falling edge |
| Spitzenspannung |
±400 V |
| Triggerpegelbereich |
8 Zellen (positiv/negativ) |
| Trigger-Modus |
Auto/Normal/Single |
| Speicherplatz |
13 MB |
| Gemessene Daten |
Periode, Frequenz, Spitze-zu-Spitze-Wert, Maximalwert, Minimalwert, Durchschnittswert, Effektivwert, Amplitude, Arbeitszyklus, Impulsbreite |

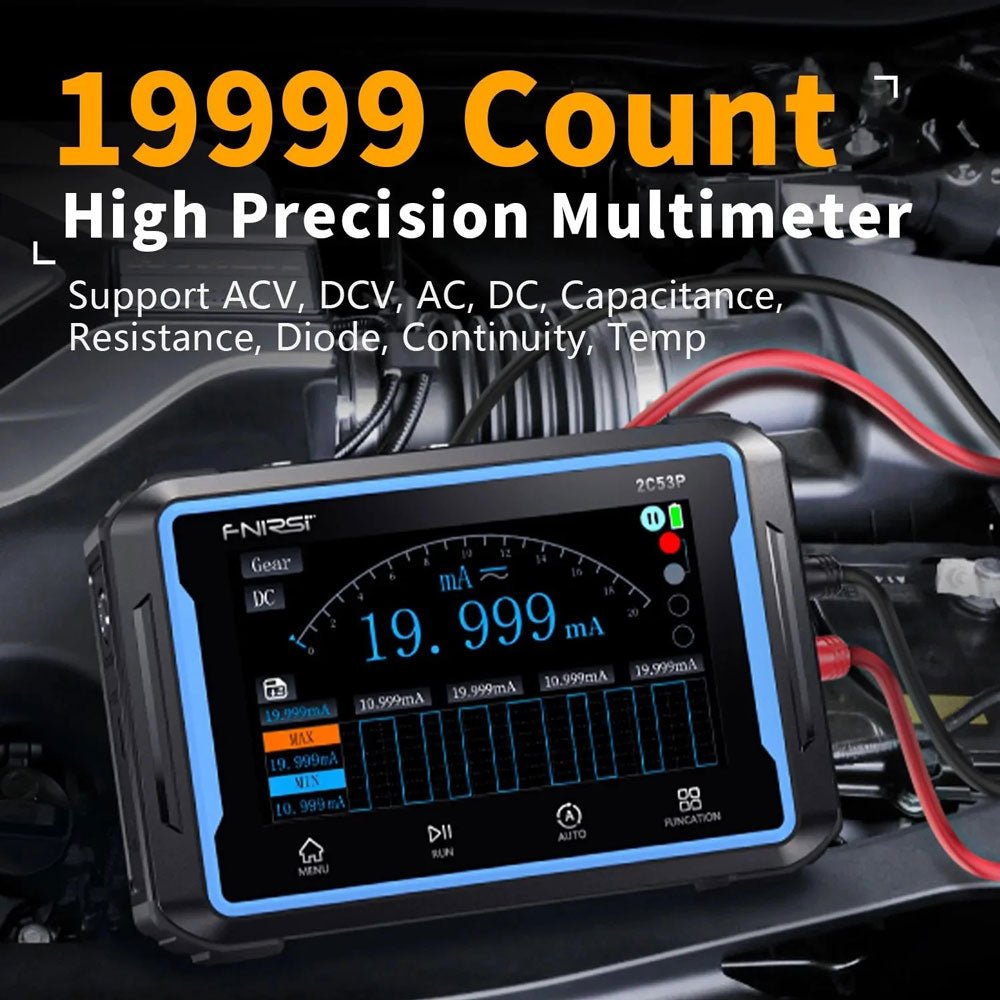

Multimeter
| Funktion |
Bereich |
Genauigkeit |
| Gleichspannung |
1.9999V/19.999V/199.99V/1000.0V |
±(0.5%+3) |
| Wechselspannung |
1.9999V/19.999V/199.99V/750.0V |
±(1%+3) |
| Gleichstrom |
19.999mA/199.99mA/1.9999A/9.999A |
±(1.2%+3) |
| Wechselstrom |
19.999mA/199.99mA/1.9999A/9.999A |
±(1.5%+3) |
| Widerstand |
19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ |
±(1.5%+3) |
| 1.9999KΩ/199.99Ω |
±(0.5%+3) |
| Kapazität |
999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF |
±(2.0%+5) |
| 9.999mF/99.99mF |
±(5.0%+20) |
| Temperatur |
−55~1300°C |
±(2.5%+5) |
| Diode/ON-OFF |
Ja |
Signalgenerator
| Unterschiedliche Wellenform-Ausgabefrequenzen |
Sinuswelle: 10 MHz
Andere Wellenformen: 5 MHz |
| Wellenformfrequenz |
0-10 MHz |
| Wellenformamplitude |
0,1-3,0 V |
| Rechteckwellen-Arbeitszyklus |
0-100% |

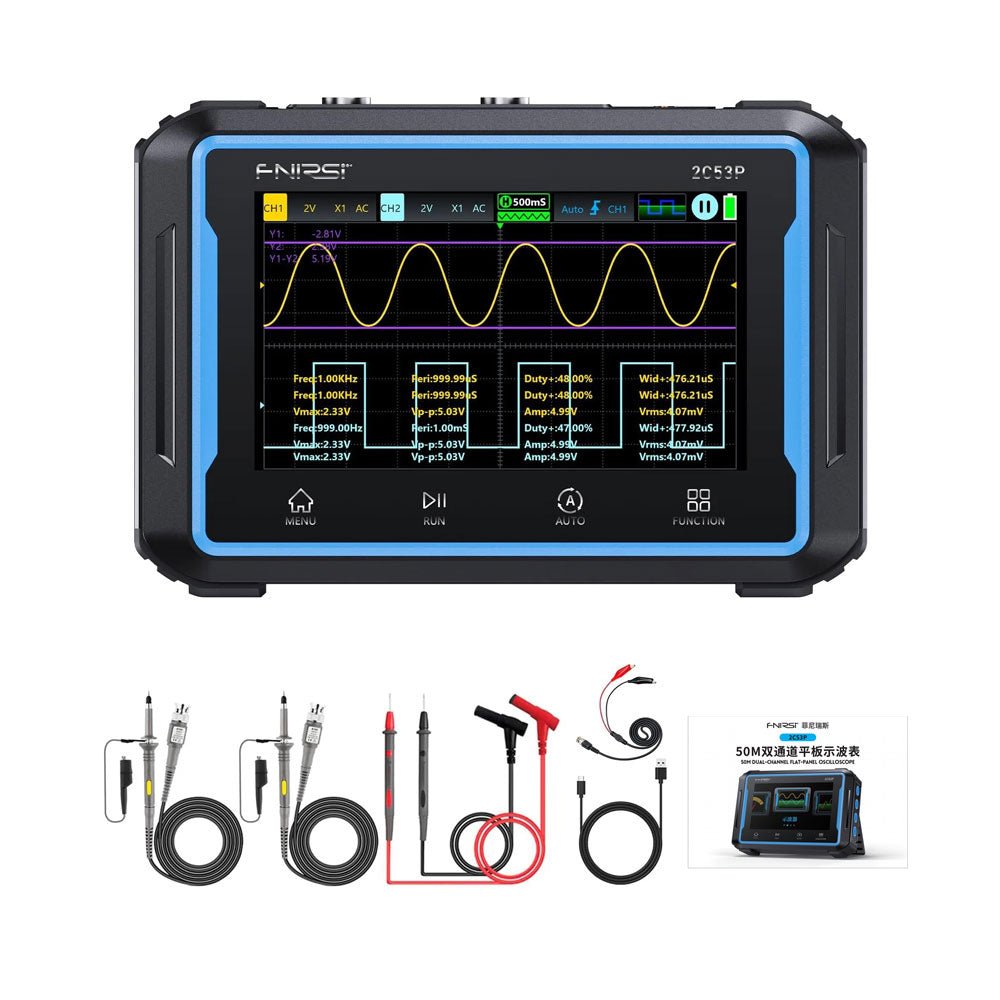

Lieferumfang
- 1x FNIRSI 2C53P (3-in-1) 2-Kanal-Oszilloskop
- 2x P6100-Sonden (100 MHz)
- 1x Multimeter-Sonde
- 1x Krokodilklemmensonde
- 1x USB-Kabel
- 1x Manual
