Beschreibung

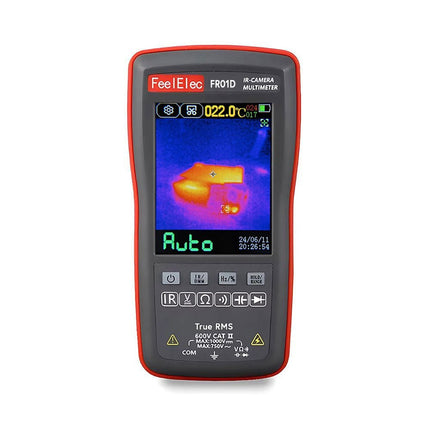

Die FR01D (2-in-1) Wärmebildkamera und Multimeter ist eine kompakte und leichte Lösung, die Diagnose- und Wartungsaufgaben erleichtert. Mit der Ein-Klick-Funktion können Sie mühelos zwischen dem Wärmebild- und dem Multimetermodus wechseln und haben so zwei wichtige Werkzeuge in einem tragbaren Gerät.
Das Multimeter ist in der Lage, Gleich- und Wechselspannung, Widerstand, Diodenprüfungen, Durchgangsprüfungen und Kapazität zu messen.
Der FR01D verfügt über einen 2,8-Zoll-Touchscreen mit einer Auflösung von 320 x 480 Pixeln. Das Gerät wird von einem integrierten wiederaufladbaren Lithium-Akku betrieben und kann über USB aufgeladen werden.
Mit dem FR01D können Sie Platinen prüfen und warten, Netzteile überprüfen, elektronische Geräte reparieren und Haushaltsgeräte überholen. Seine kompakte Größe, Multifunktionalität und Benutzerfreundlichkeit machen den FR01D zum idealen Begleiter für Elektroniker und Wartungstechniker.
Allgemeine technische Daten
| Displaygröße |
2,8" (320 x 480) |
| Touchscreen |
Resistiv |
| Datenübertragung |
USB-C |
| Bildspeicherformat |
BMP |
| Batterie |
Li-Ionen-Akku |
| Lagertemperatur |
−20°C～60°C |
| Betriebstemperatur |
0°C～50°C |
| Betriebsfeuchtigkeit |
<85% RH |
| Abmessungen |
134 x 69 x 25 mm |
| Gewicht |
130 g |
Wärmebildkamera (Technische Daten)
| Sensor |
Vanadiumoxid (VOx) |
| Bildaufnahmehäufigkeit |
25 Hz |
| Wärmebildpixel |
192 x 192 |
| Sichtfeld (FOV) |
50,0°(H) x 50°(V) / 72,1°(T) |
| Temperaturbereich |
–20°C bis +550°C |
| Gain-Modus |
Auto |
| Genauigkeit |
±2°C oder ±2% |
| Messauflösung |
0,1°C |
Multimeter (Technische Daten)
| DC-Eingangsspannung (max.) |
1000 V |
| AC-Eingangsspannung (max.) |
750 V |
| Widerstand (max.) |
99,99 MΩ |
| Kapazität (max.) |
99,99 mF |
| Einschaltdauertestbereich |
0,1% ~ 99,9% |
| Diodentestbereich |
0 V ~ 3 V |
| Kontinuitätstest |
999,9 Ω |
| Display |
9999 Counts (Aktualisierung 3x pro Sekunde) |
Accuracy
| Funktion |
Bereich |
Auflösung |
Genauigkeit |
| AC-Spannung |
400 mV |
0.1 mV |
2% +3 |
| 9.999 V |
0.001 V |
1.0% +3 |
| 99.99 V |
0.01 V |
| 999.9 V |
0.1V |
| DC-Spannung |
400 mV |
0.1 mV |
2% +3 |
| 9.999 V |
0.001 V |
1.0% +3 |
| 99.99 V |
0.01 V |
| 999.9 V |
0.1 V |
| Widerstand |
999.9 Ω |
0.1 Ω |
0.5% + 3 |
| 9.999 KΩ |
0.001 kΩ |
| 99.99 KΩ |
0.01 kΩ |
| 999.9 KΩ |
0.1 kΩ |
| 9.999 MΩ |
0.001 MΩ |
| 99.99 MΩ |
0.01 MΩ |
1.5% + 3 |
| Diodentest |
3.000 V |
0.001 V |
10% |
| Kapazität |
9.999 nF |
0.001 nF |
2% +5 |
| 99.99 nF |
0.01 nF |
| 999.9 nF |
0.1 nF |
| 9.999 uF |
0.001 uF |
| 99.99 uF |
0.01 uF |
| 999.9 uF |
0.1 uF |
| 9.999 mF |
0.001 mF |
5% +5 |
| 99.99 mF |
0.01 mF |
Lieferumfang
- 1x FR01D Wärmebildkamera & Multimeter
- 2x Prüfkabel
- 1x USB-Kabel
- 1x Manual
