Elektor Quasi-analoges Uhrwerk

  • HerstellerElektor Labs

Beschreibung

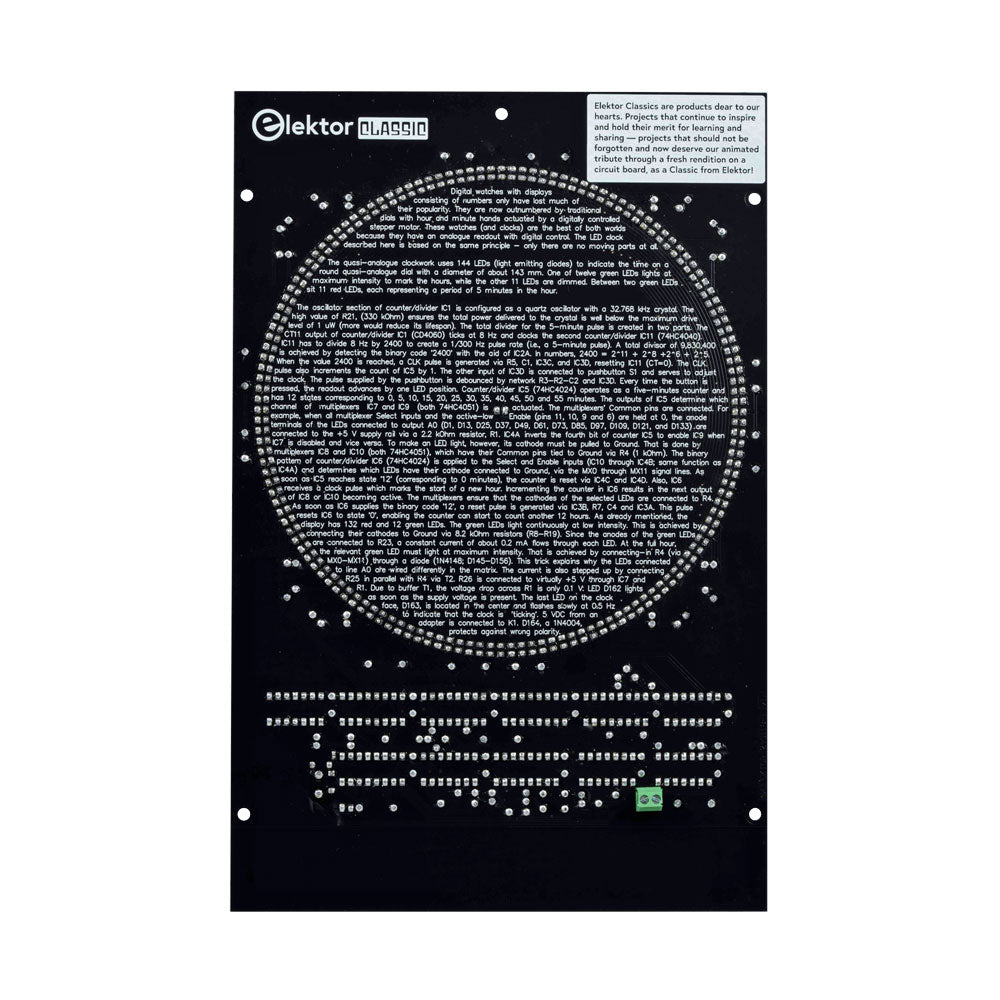

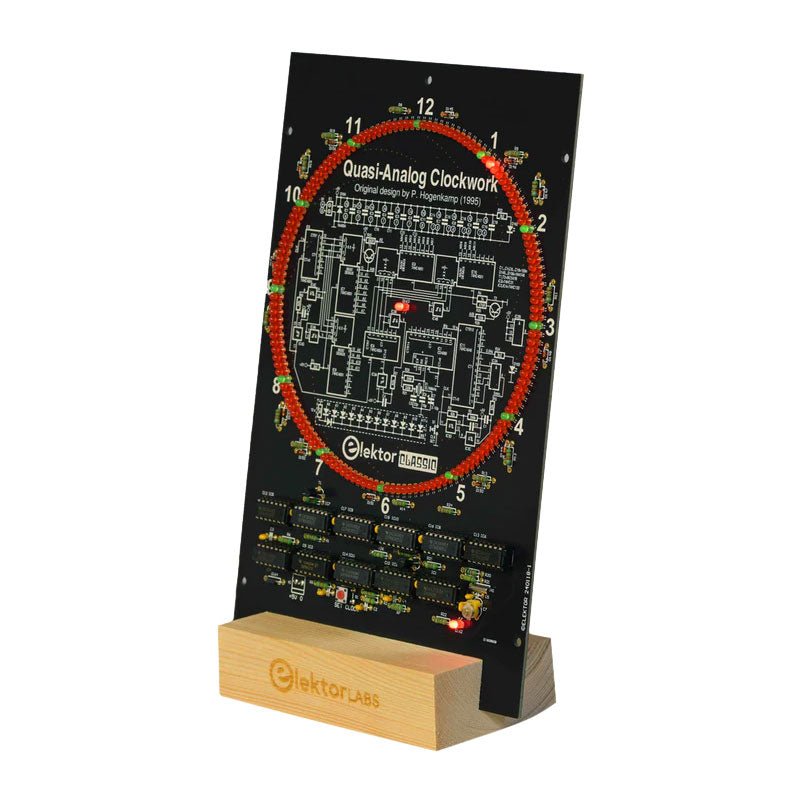

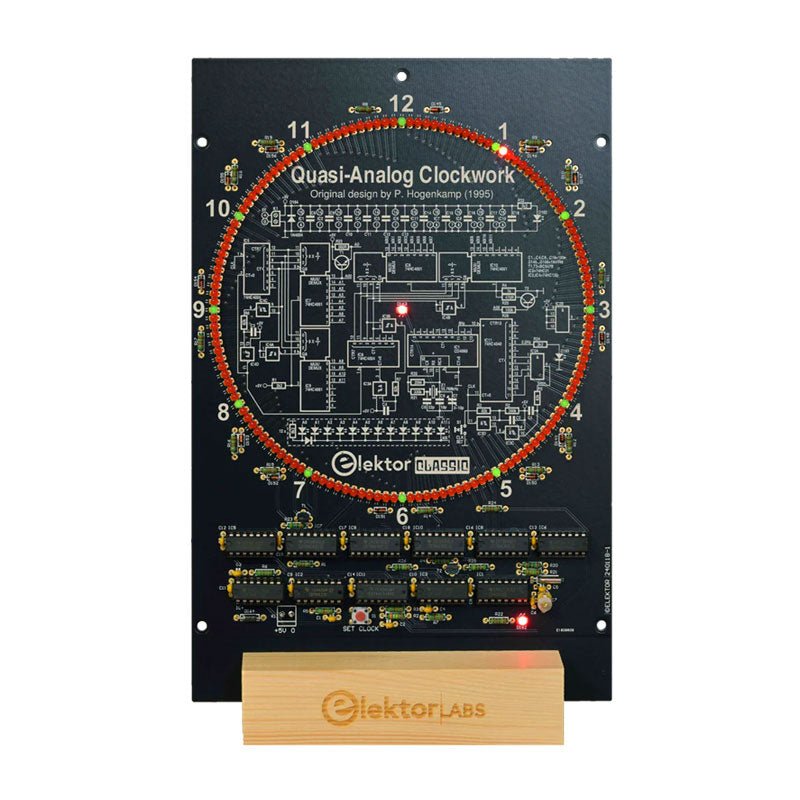

Das Elektor Quasi-analoge Uhrwerk (Abmessungen: 160 x 245 mm) ist eine Digitaluhr mit analogem Erscheinungsbild.

Die Uhr besteht aus 144 3-mm-LEDs in einem Kreis, die 12 Stunden mit einer 5-Minuten-Auflösung anzeigen. Es werden 11 Standard-Logik-ICs verwendet. Alle Komponenten im Kit sind Durchgangsbohrungen.

Die Schaltung verwendet Standard-HC-Logik und weiterhin einen 4000-Logik-IC (CD4060), einen 32,768-kHz-Quartz-Referenztakt und eine 5-V-Stromversorgung. Jeder kleine 5 VDC-Adapter (nicht im Lieferumfang enthalten) kann über einen kleinen Schraubklemmenblock auf der Platine angeschlossen werden.

Das quasi-analoge Uhrwerk nutzt 144 LEDs (Leuchtdioden), um die Zeit auf einem runden, quasi-analogen Zifferblatt mit einem Durchmesser von etwa 143 mm anzuzeigen. Eine der zwölf grünen LEDs leuchtet zur Stundenanzeige mit maximaler Intensität, während die anderen elf gedimmt sind. Zwischen zwei grünen LEDs sitzen 11 rote LEDs, die jeweils einen Zeitraum von fünf Minuten darstellen. Auf diese Weise wird die Uhrzeit mit einer Genauigkeit von fünf Minuten angezeigt. Dies scheint angesichts der überwiegend dekorativen Funktion des vorliegenden Uhrwerks ausreichend zu sein.

Der Aufbau der Uhr ist relativ einfach, da alle Komponenten Durchgangslöcher haben. Eine detaillierte Beschreibung zum Bau des quasi-analogen Uhrwerks finden Sie im Handbuch dieses Bausatzes. Es kann hier heruntergeladen werden. Bitte lesen Sie die Bedienungsanleitung, bevor Sie den Lötkolben aufheizen!

Technische Daten

Zeitanzeige 12 Stunden im Kreis
Anzeige 144 LEDs
LED-Kreis 132 rote LEDs, 12 grüne LEDs
Auflösungsanzeige 5 Minuten
Sekundenanzeige 1 LED in der Mitte des Kreises, blinkend mit 0,5 Hz
Technologie 10 ICs der HC-Logik-Serie, 1x 4000-Logik-Serien-IC
Referenzsignal 32 kHz Quarzoszillator (einstellbar)
Uhr einstellen 1 Druckknopf, 5-Minuten-Schritt
Stromversorgung 5 V (Netzteil nicht im Lieferumfang enthalten)
Abmessungen 160 x 245 mm

Lieferumfang

  • Elektor-Platine 240118-1
  • Alle Komponenten
  • Ständer aus Holz

Stückliste

  • Widerstände
    • R1, R22, R24 = 2.2 kΩ
    • R2 = 390 kΩ
    • R3, R5, R6, R7 = 82 kΩ
    • R4 = 1 kΩ
    • R8-R19 = 8.2 kΩ
    • R20 = 20 MΩ
    • R21 = 330 kΩ
    • R23 = 560 Ω
    • R25 = 470 Ω
    • R26 = 100 kΩ
  • Kondensatoren
    • C1-C4, C8-C18 = 100 nF, 50 V
    • C5 =22 pF, 50 V
    • C6 = 10 pF, 50 V
    • C7 = 3-10 pF trimmer
  • Halbleiter
    • D1, D13, D25, D37, D49, D61, D73. D85, D97, D109, D121, D133 = LED, green, 3 mm
    • D2-D12, D14-D24, D26-D36, D38-D48, D50-D60, D62-D72, D74-D84, D86-D96, D98-D108, D110-D120, D122-D132, D134-D144, D162-D163 = LED, red, 3 mm
    • D145-D156 = 1N4148 DO-35
    • D164 = 1N4001 DO-41
    • T1, T2 = BC547B
    • IC1 = CD4060, DIP-16
    • IC2 = 74HC21, DIP-14
    • IC3, IC4 = 74HC132, DIP-14
    • IC5, IC6 = 74HC4024, DIP-14
    • IC7, IC8, IC9, IC10 = 74HC4051, DIP-16
    • IC11 = 7
  • Sonstiges
    • K1 = 2-Wege-Leiterplattenklemme, 3,5 mm Raster
    • S1 = 6 mm taktiler Druckknopf
    • X1 = 32,768-kHz-Quarz
