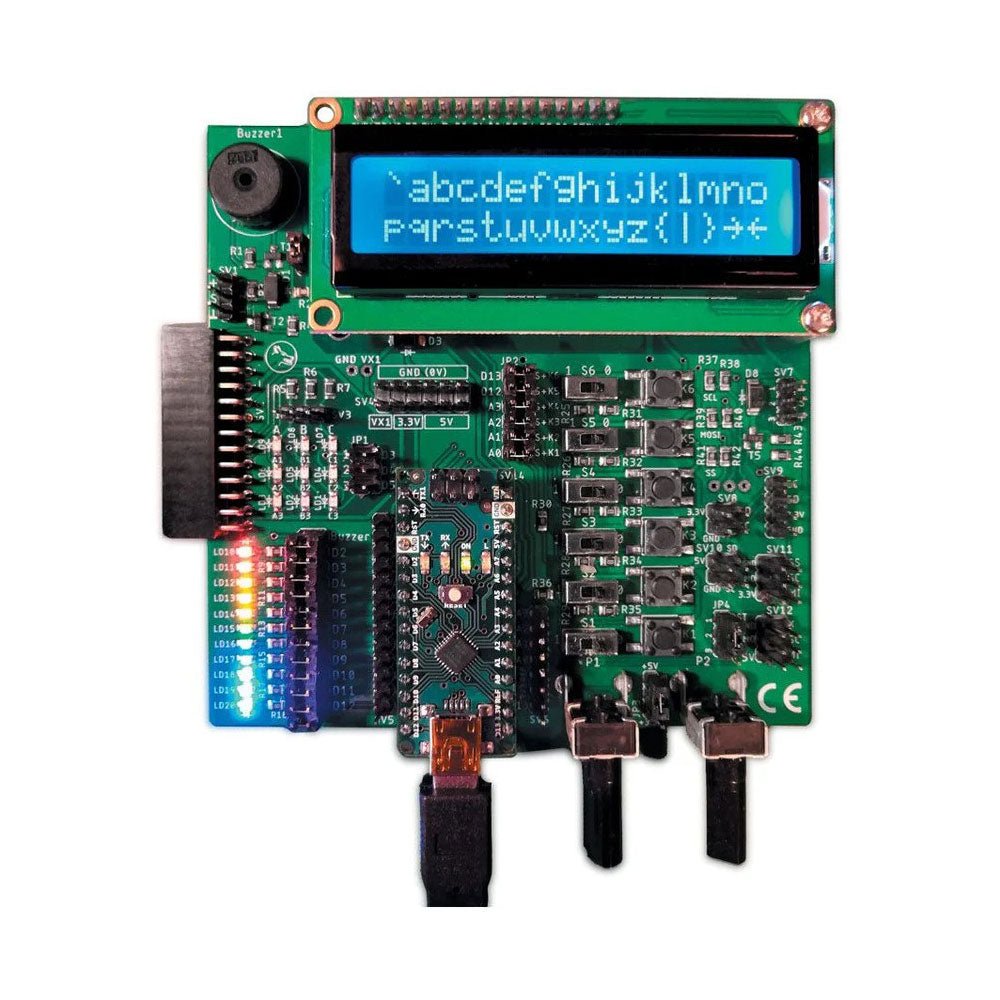

| Stromversorgung |
Über die USB-Verbindung des zur Erstellung der Programme sowieso angeschlossenen PCs oder ein externes Netzteil (nicht im Lieferumfang enthalten) |
| Betriebsspannung |
+5 Vcc |
| Eingangsspannung |
Alle Eingänge |
0 V bis +5 V |
| VX1 und VX2 |
+8 V bis +12 V (nur bei Verwendung eines externen Netzteils) |
| Mikrocontrollermodul |
Arduino Nano |
inkl. Mini-USB Kabel |
| Hardwareperipherie |
LCD |
2x16 Zeichen |
| Potenziometer P1 & P2 |
JP3: Auswahl der Betriebsspannung von P1 & P2 |
| Verteiler |
SV4: Verteiler für die Betriebsspannungen
SV5, SV6: Verteiler für die Ein-/Ausgänge des Mikrocontrollers |
| Schalter und Taster |
RESET-Taster auf dem Arduino Nano-Modul
6x Tastschalter K1 … K6
6x Schiebeschalter S1 … S6
JP2: Verbindung der Schalter mit den Eingängen des Mikrocontrollers |
| Summer |
Piezo-Summer Buzzer1 mit Steckbrücke auf JP6 |
| Leuchtanzeigen |
LED L auf dem Arduino Nano-Modul, verbunden mit GPIO D13
11x LED: Zustandsanzeige für die Ein-/Ausgänge
JP6: Verbindung der LEDs LD10 … LD20 mit den GPIOs D2 … D12 |
|
Serielle Schnittstellen
SPI & I²C
|
JP4: Auswahl des Signals an Pin X der SPI-Steckerleiste SV12
SV9 bis SV12: SPI-Interface (3,3 V/5 V) bzw. I²C-Interface |
| Schaltausgang für externe Geräte |
SV1, SV7: Schaltausgang (maximal +24 V/160 mA, extern zugeführt)
SV2: 2x13 Pins zum Anschluss externer Module |
3x3 LED-Matrix
(9 rote LEDs) |
SV3: Spalten der 3x3 LED-Matrix (Ausgänge D6 … D8)
JP1: Verbindung der Reihen mit den GPIOs D3 … D5 |
| Software |
Library MCCABLib |
Steuerung der Hardware-Komponenten (Schalter, Taster, Leuchtdioden, 3x3 LED-Matrix, Summer) auf dem MCCAB Trainingsboard |
| Betriebstemperatur |
bis +40 °C |
| Abmessungen |
100 x 100 x 20 mm |
