Beschreibung

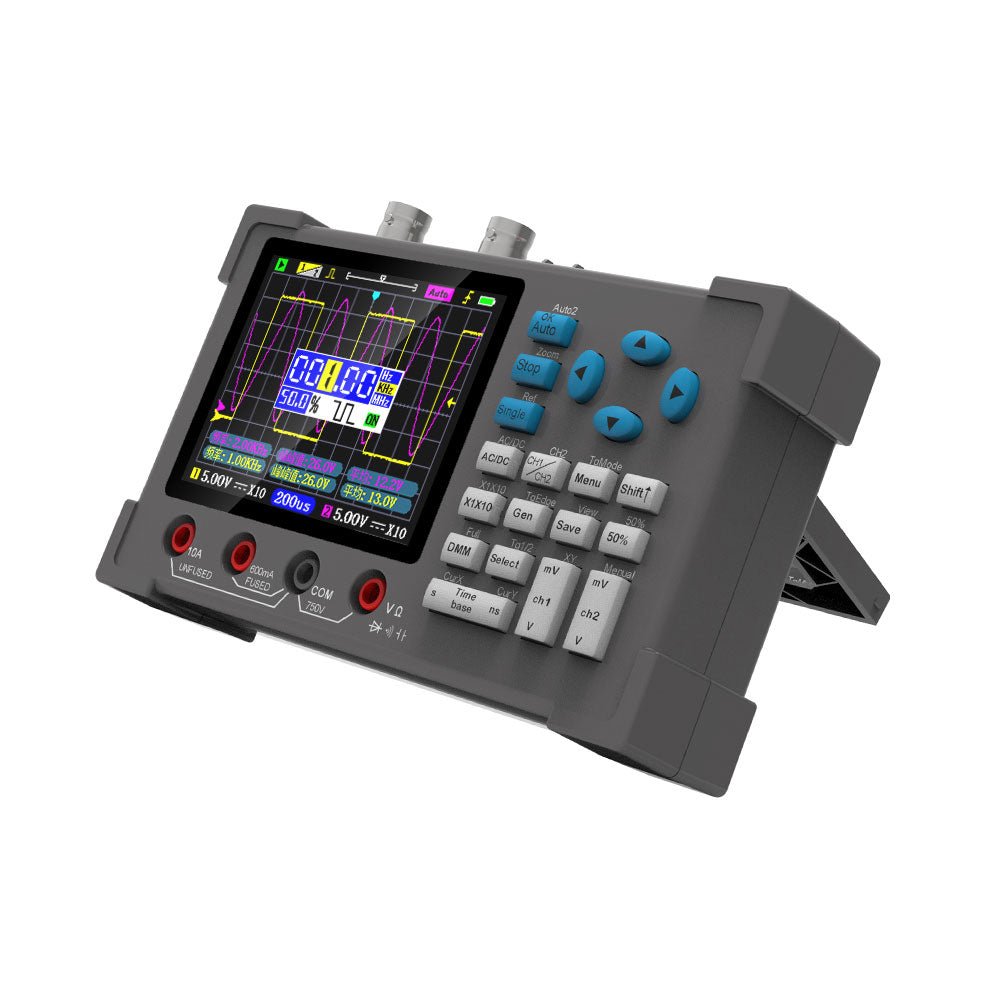

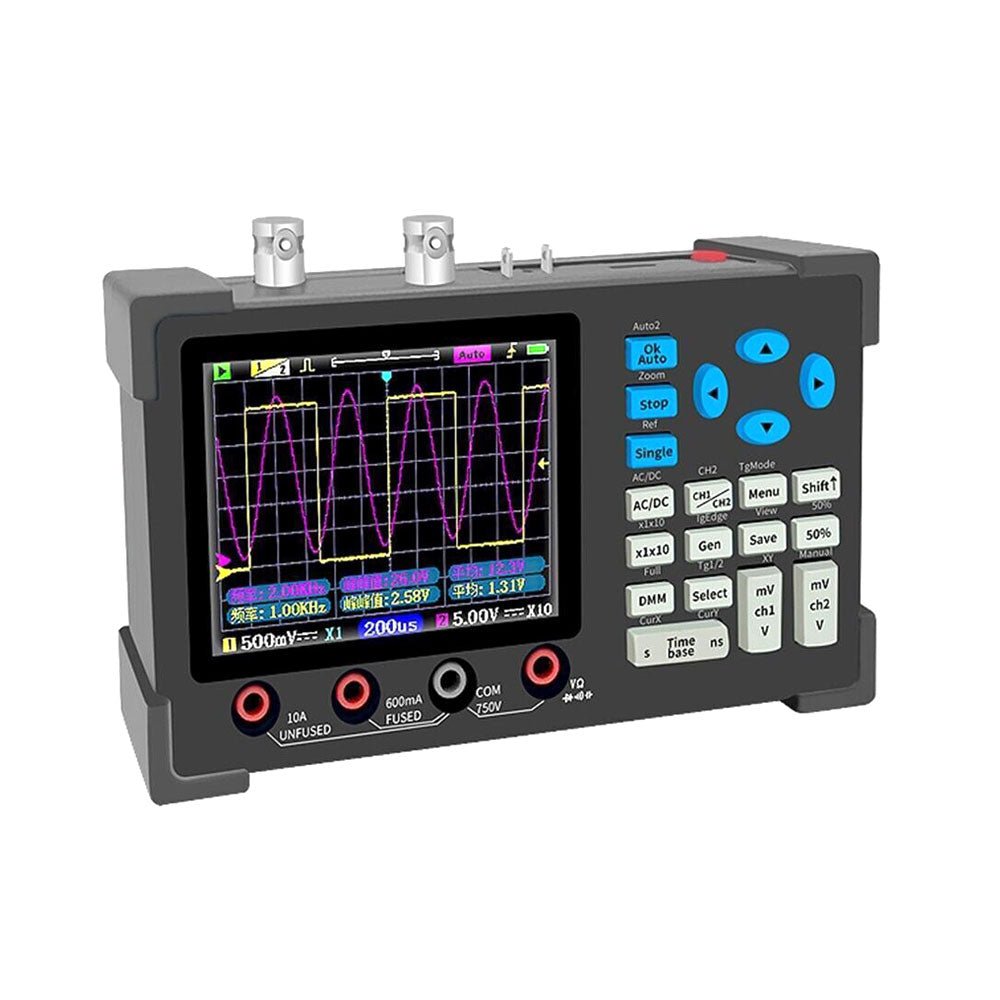

Das DSO3D12 ist ein tragbares Zweikanal-Oszilloskop mit einem hochauflösenden 3,2"-Display und einer Bandbreite von 120 MHz, vollgepackt mit leistungsstarken Funktionen.
Es ist ein hochpräzises True-RMS-Multimeter integriert, das eine schnelle Softwarekalibrierung unterstützt. Bei der Messung von Niederspannung, Widerstand oder Durchgang können sowohl die Oszilloskop- als auch die Multimeterfunktion gleichzeitig verwendet werden.
Der integrierte Wellenformgenerator kann verschiedene Wellenformen ausgeben, darunter Sinus-, Rechteck- und Dreieckwellen. Die Spannungsamplitude beträgt 2,5 V, die Frequenz ist von 0 bis 2 MHz einstellbar und das Rechteckwellen-Tastverhältnis kann von 1% bis 99% eingestellt werden.
Durch den Einsatz von MCU- und FPGA-Chips gewährleistet der DSO3D12 eine schnelle Signalerfassung und schnelle Datenverarbeitung und sorgt so für ein reibungsloses Benutzererlebnis mit einer Fülle von Funktionen.
Der DSO3D12 wird häufig in verschiedenen Anwendungen eingesetzt, darunter:
- Grundlegende Forschung und Entwicklung
- Chip-Debugging
- Autoreparatur und -wartung
- Reparatur von Haushaltsgeräten
- DIY-Debugging
- Funkamateuraktivitäten
- Schaltnetzteile
- Frequenzumrichter
- Schweißmaschinen
- Bus-Wellenformanalyse
- Kristallwellenformanalyse

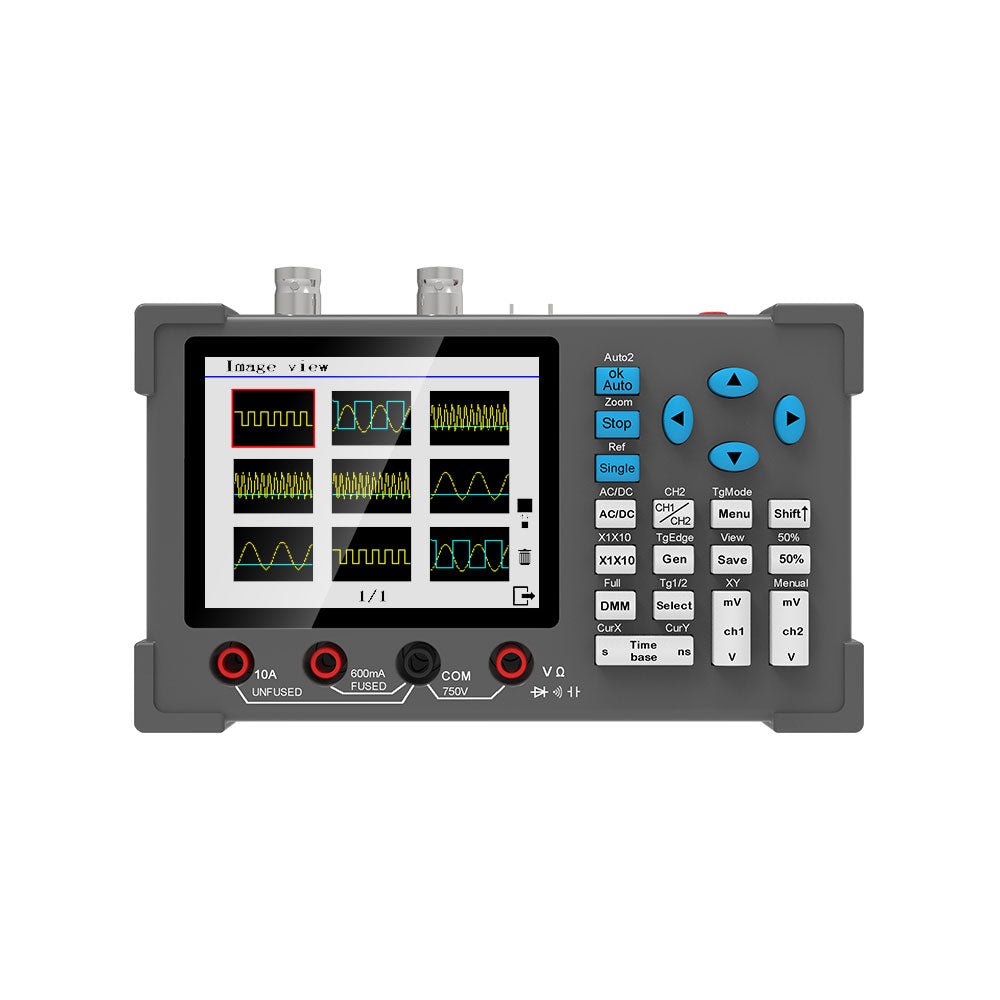

Features
- Bildschirm: 3,2" HD-Farbdisplay
- Halterung: Zusammenklappbarer Ständer
- Tastentyp: Weiche Silikontasten
- Laden: USB-C/5 V
- Eingebauter Akku für ca. 6 Betriebsstunden
- Abmessungen: 145 x 86 x 33 mm
- Gewicht: 266 g
Technische Daten (Oszilloskop)
| Kanäle |
2 |
| Bandbreite |
120 MHz (nur CH1)
60 MHz (CH1+CH2) |
| Abtastrate |
250 MSa/S |
| Äquivalente Probenahme |
500 Mio. |
| Anstiegszeit |
<3ns |
| Speicher |
128 KB |
| Impedanz |
1 MΩ |
| Zeitbasis |
5ns – 10s |
| Spitzenspannung |
±400 V (10x) |
| Trigger-Modus |
Auto/Normal/Single |
| Trigertyp |
Rise/Fall |
| Triger-Level |
Manuell/Auto |
| Triger-Quelle |
CH1/CH2 |
| Anzeigemodus |
YT/XY/Roll |
| Persistenz |
Keine/1s/∞ |
| Kopplung |
AC/DC |
| Automatischer Modus |
OneKey automatisch/Vollautomatisch |
| Empfindlichkeit |
X1: 10 mV/Teil ~ 10 V/Teil
X10: 100 mV/Teil ~ 100 V/Teil |
| Elemente messen |
14 Typen |
| DC-Offset |
±2 % |
| XY-Modus |
Ja |
| Screenshot |
Ja |
| Frequenz |
±0,01 % |
| Zoom-Modus |
Ja |
| FFT |
Ja |
| Generatorwelle |
Sinus/Quadrat/Dreieck |
| Generatorspannung |
2,5 V ±0,05 |
| Generatorfrequenz |
1 Hz~2 MHz |
Technische Daten (Multimeter)
| Funktion |
Bereich |
Genauigkeit |
| Gleichspannung |
600 mV/6,00 V/60,0 V/600 V/750 V |
±(0,5% +3) |
| Wechselspannung |
600 mV/6,00 V/60,0 V/600 V |
±(1% +3) |
| Gleichstrom |
600 mA/10 A |
±(2% +5) |
| Wechselstrom |
600 mA/10 A |
±(3% +5) |
| Widerstand |
600,0 Ω |
±(1,5% +3) |
| 6.000 kΩ/60,00 kΩ/600,0 kΩ |
±(1% +3) |
| 6.000 MΩ |
±(1,5% +5) |
| 60,00 MΩ |
±(3% +3) |
| Kapazität |
60,00 nF/600,0 nF/6,000 μF |
±(10% +5) |
| 60,00 μF/600,0 μF |
±(15% +5) |
| Diode |
0,0~3,3 V, Anzeige „OL“ über 3,3 V |
| Kontinuität |
Sound bei 50 Ω und darunter |

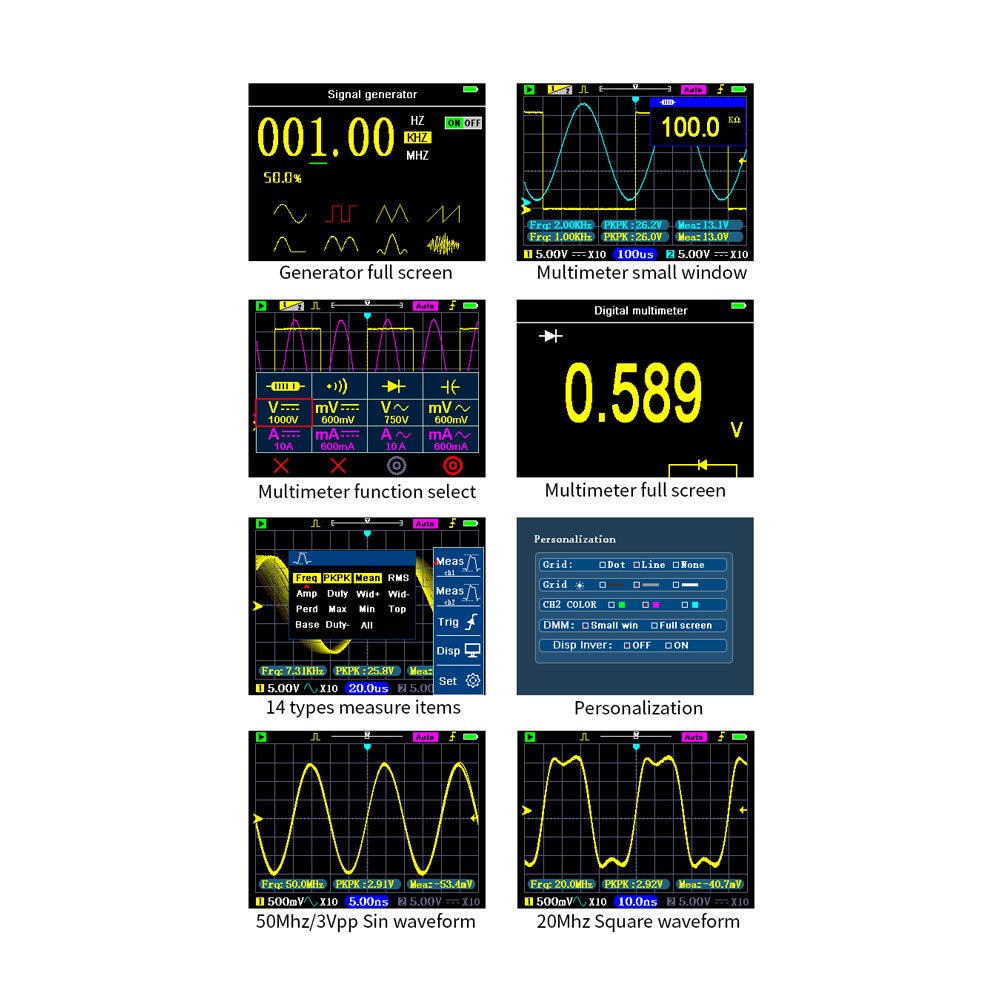

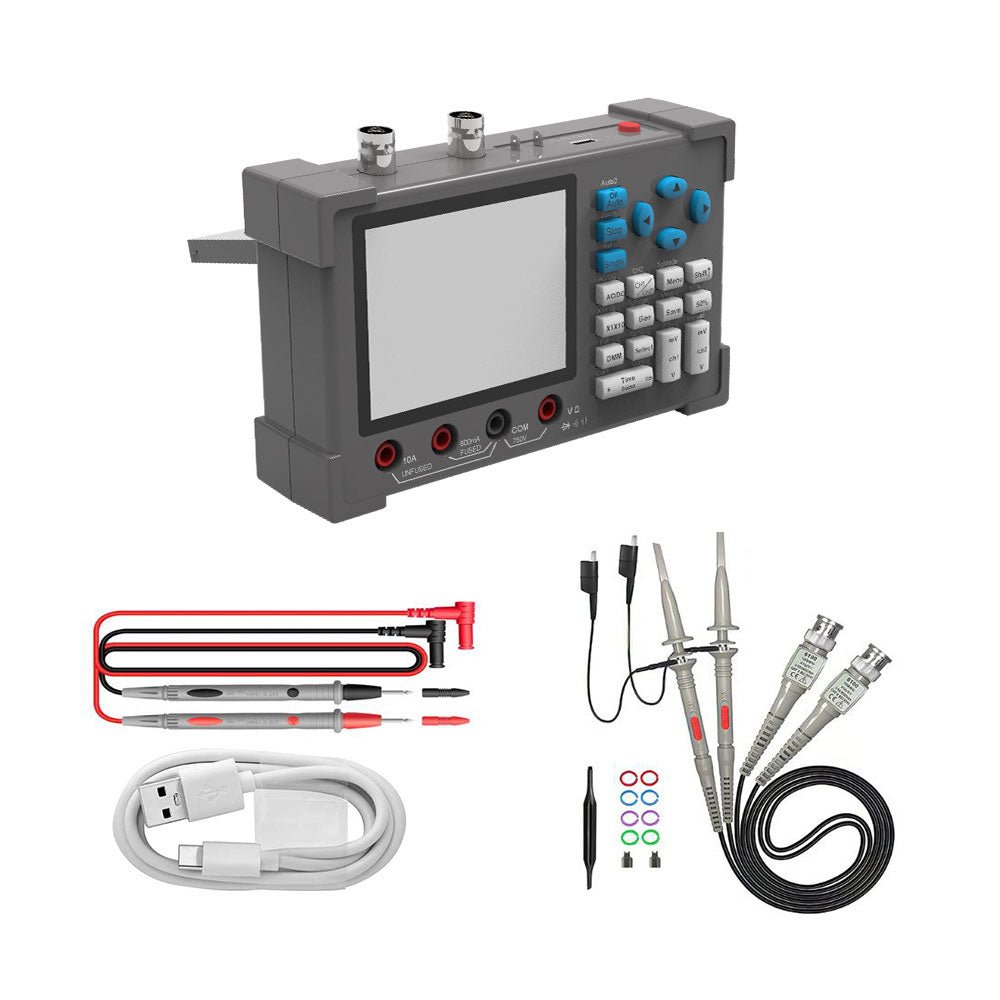

Lieferumfang
- 1x DSO3D12 Oszilloskop
- 2x P6100 Oszilloskop-Tastköpfe
- 2x Messleitungen
- 1x USB-C Ladekabel
- 1x Manual
