Beschreibung
Es ist möglich, den Cytron 25Amp 7-58 V High Voltage DC Motor Driver über PWM- und DIR-Eingänge zu steuern. Die Eingangslogikspannung reicht von 1,8 V bis 30 V und das Board ist mit einer Vielzahl von Host-Controllern (wie Arduino, Raspberry Pi, PLC) kompatibel.

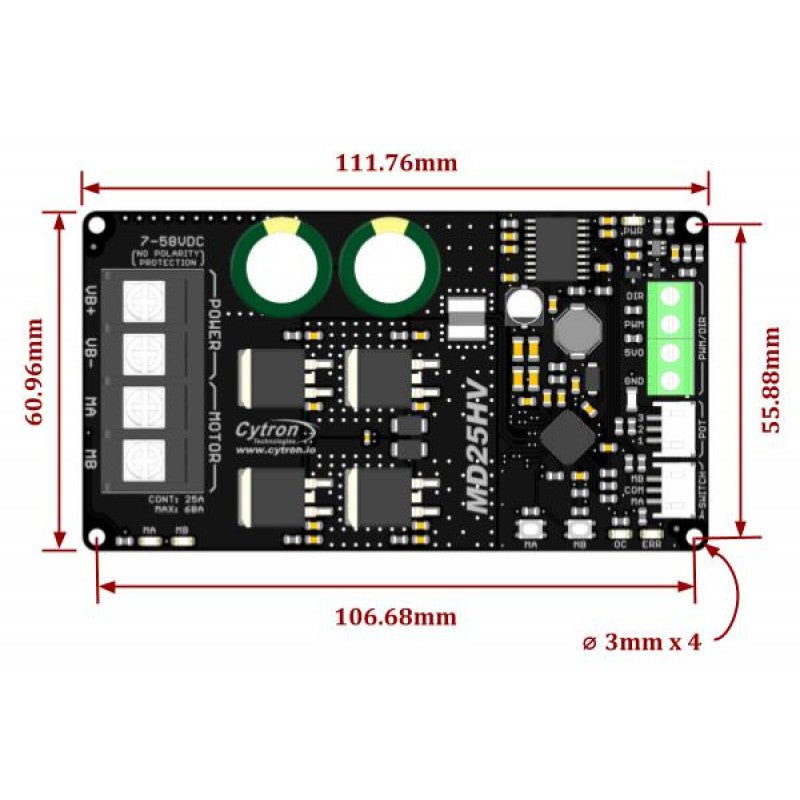

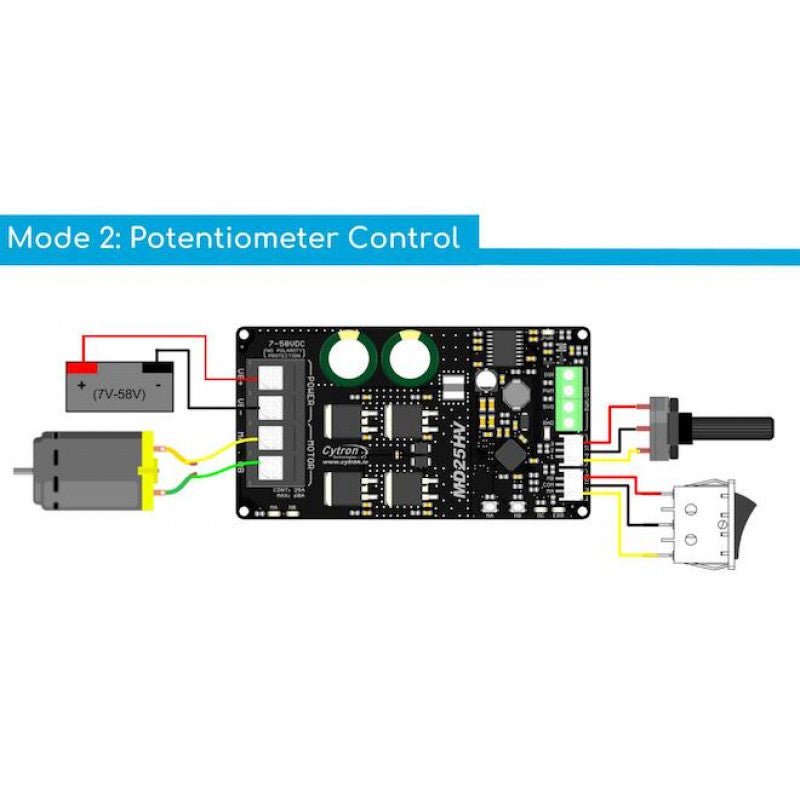

Wenn Sie den Motor nicht programmieren möchten, um ihn zu steuern, besteht die Möglichkeit, den Motorcontroller über einen Potentiometer (Geschwindigkeit) und einen Schalter (Richtung) zu steuern.
Sie können den Motor auch schnell und bequem mit den onboard Testtasten und Motor Output-LEDs testen, ohne den Host-Controller anschließen zu müssen. Der Host-Controller kann mit dem Buck-Regler mit 5 V Ausgangsspannung betrieben werden. Dies ist insbesondere bei Hochspannungsanwendungen nützlich, bei denen keine zusätzliche Stromquelle oder Hochspannungsbuckregler benötigt werden.
Dieser Motorcontroller verfügt auch über verschiedene Schutzfunktionen. Wenn der Motor blockiert oder Sie einen zu großen Motor angeschlossen haben, wird der Überstromschutz die Platine schützen und vor Beschädigung schützen. Wenn der Motor versucht, einen Strom zu ziehen, der höher ist als der Motorcontroller unterstützen kann, wird der Motorstrom auf den maximalen Schwellenwert begrenzt. Unterstützt durch den Temperaturschutz, hängt der maximale Strombegrenzungsschwellenwert von der Boardtemperatur ab. Je höher die Boardtemperatur, desto niedriger der Strombegrenzungsschwellenwert.
Hinweis: Die Stromversorgung hat keinen Schutz gegen Rückwärtsspannung. Das Anschließen der Batterie in umgekehrter Polarität beschädigt den Motorcontroller unverzüglich.
Features
- Bidirektionale Steuerung für einen gebürsteten Gleichstrommotor
- Betriebsspannung: DC 7 V bis 58 V
- Maximaler Motorstrom: 25 A Dauer, 60 A Spitze
- 5 V Ausgang für den Host-Controller (max. 250 mA)
- Tasten für schnelle Tests
- LEDs für den Zustand des Motorausgangs

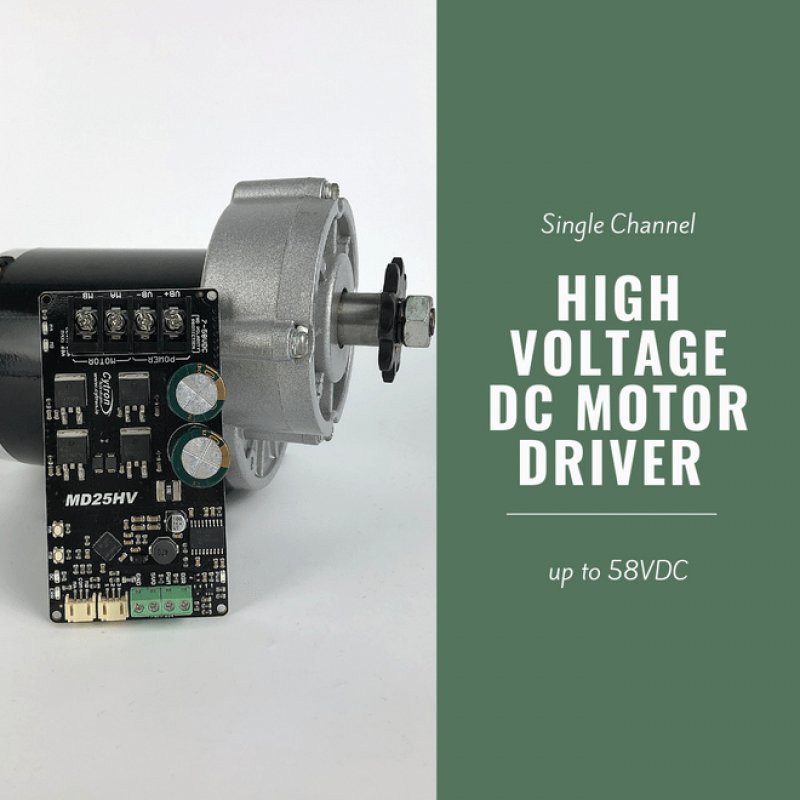

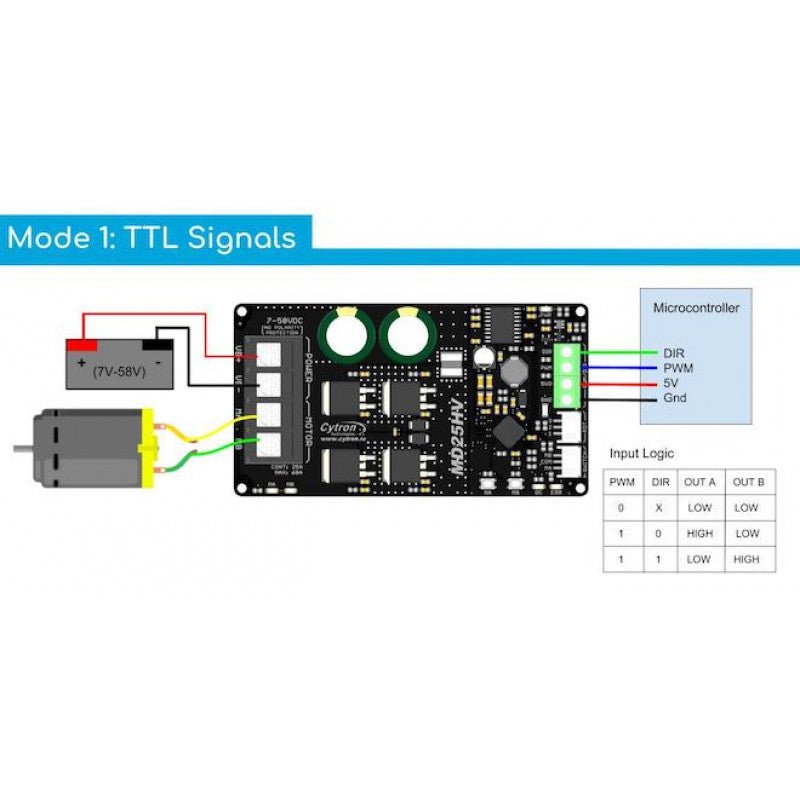

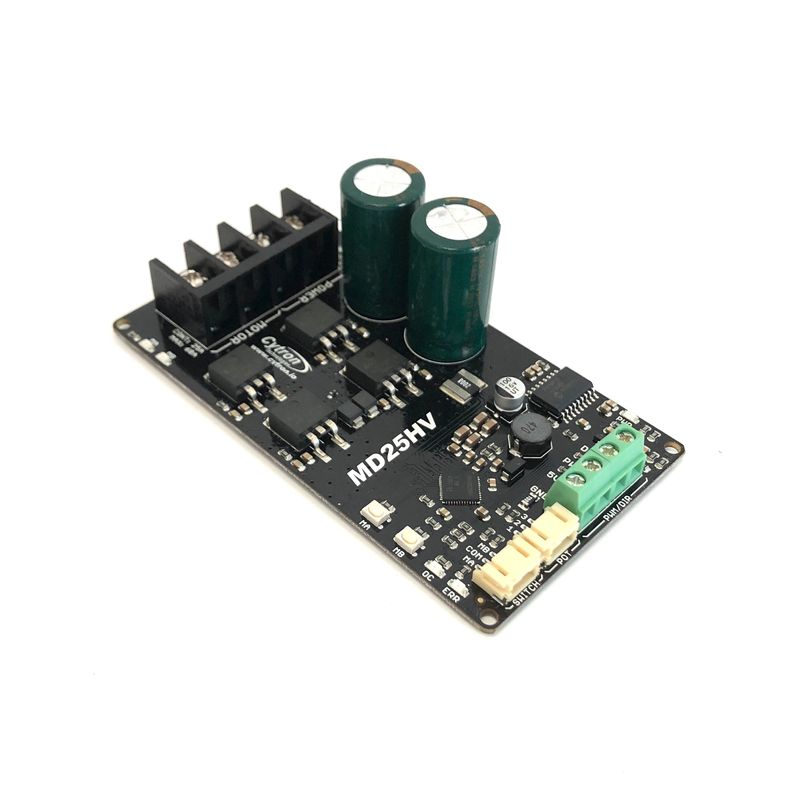

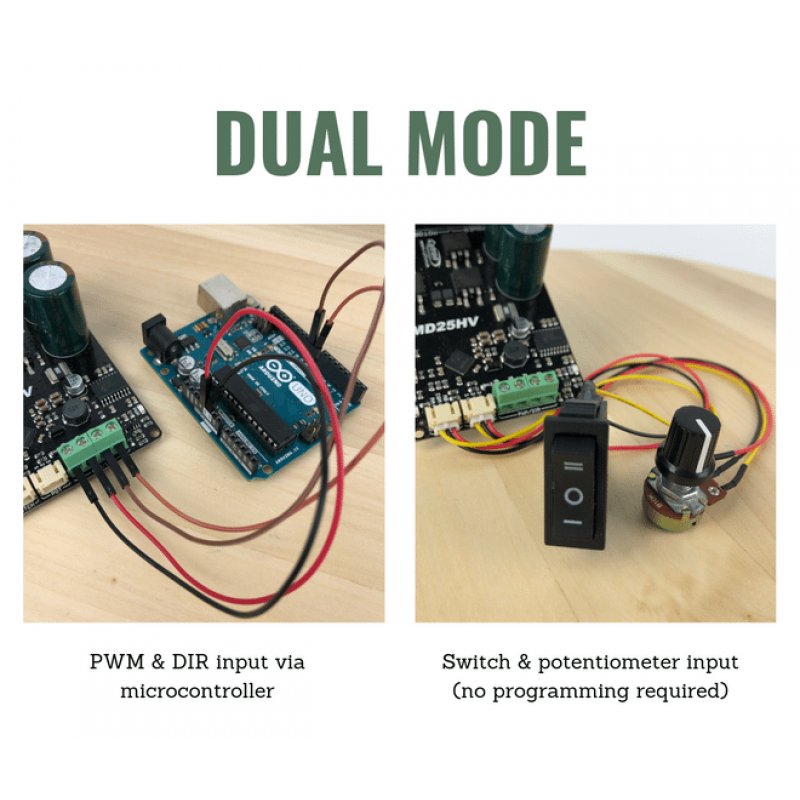

- Dualer Eingangsmodus: PWM/DIR oder Potentiometer/Schalter-Eingang
- PWM/DIR-Eingänge kompatibel mit 1,8 V, 3,3 V, 5 V, 12 V und 24 V Logik (Arduino, Raspberry Pi, PLC, usw.)
- PWM-Frequenz bis zu 40 kHz (Ausgangsfrequenz ist auf 16 kHz festgelegt)
- Überstromschutz mit aktivem Strombegrenzung
- Temperaturschutz
- Unterspannungsabschaltung
Lieferumfang

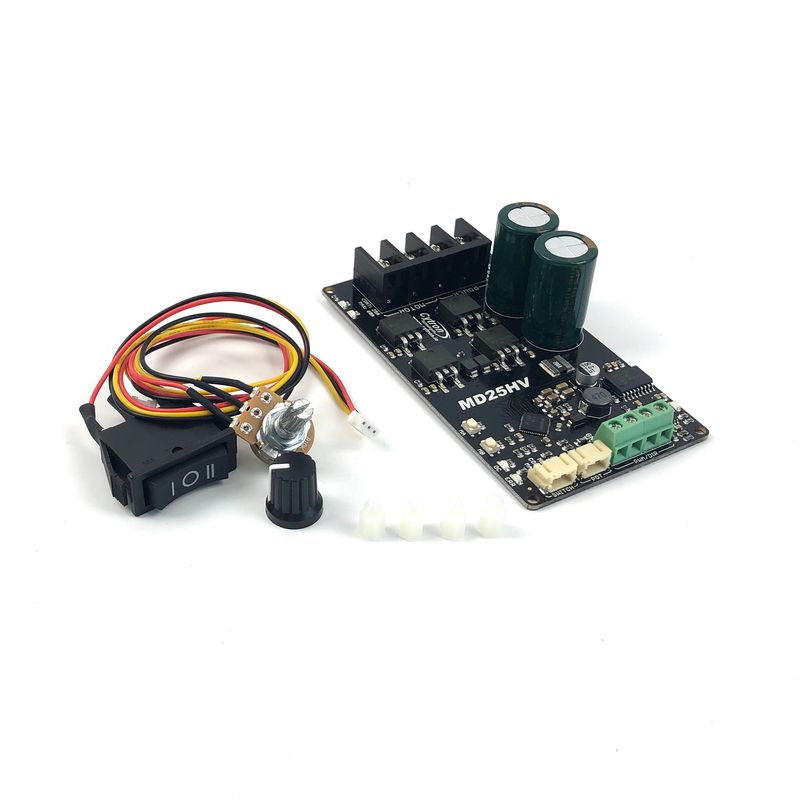

- 1 × MD25HV (Motor-Treiber-Board)
- 1 × Potentiometer mit Steckverbinder
- 1 × Kippschalter mit Steckverbinder
- 4 × Nylon-PCB-Stützen/Abstandshalter
