Beschreibung

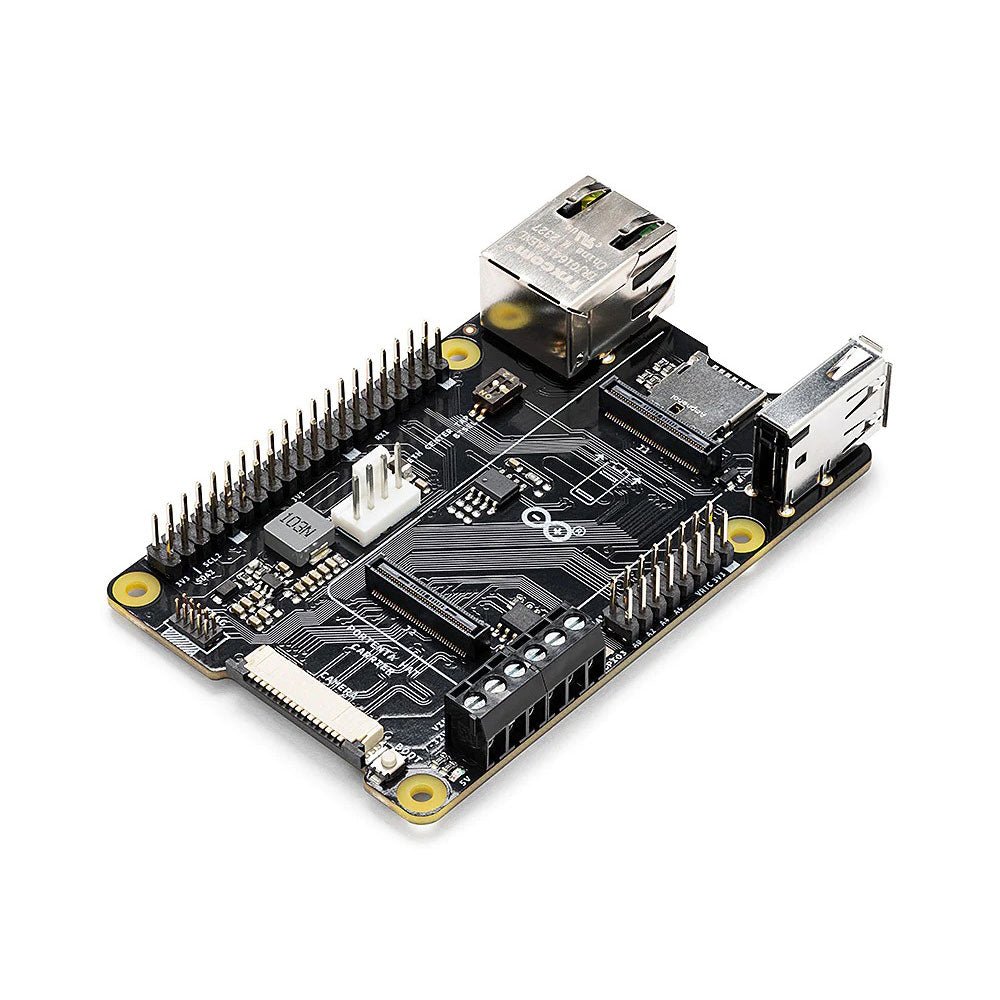

Portenta HAT Carrier ist ein zuverlässiges und und robustes Board, das Portenta X8 in einen industriellen Einplatinencomputer verwandelt, der mit Raspberry Pi-HATs und -Kameras kompatibel ist. Es ist ideal für zahlreiche industrielle Anwendungen wie Gebäudeautomation und Maschinenüberwachung.
Portenta HAT Carrier ist auch mit Portenta H7 und Portenta C33 kompatibel und bietet einfachen Zugriff auf mehrere Peripheriegeräte – einschließlich CAN, Ethernet, microSD und USB – und erweitert jede Portenta-Anwendung weiter.
Es eignet sich hervorragend für das Prototyping und für die Skalierung. Es erweitert die Funktionen eines typischen Raspberry Pi Modell B. Debuggen Sie schnell mit dedizierten JTAG-Pins und halten Sie mit einem PWM-Lüfteranschluss die Wärme auch bei intensiver Arbeitslast unter Kontrolle. Steuern Sie Aktoren oder lesen Sie analoge Sensoren über die zusätzlichen 16x analogen I/Os aus. Fügen Sie jedem Projekt industrielle Bildverarbeitungslösungen hinzu, indem Sie den integrierten Kameraanschluss nutzen.
Features
- Fügen Sie Raspberry Pi HATs zu Ihren Portenta-Projekten hinzu
- Schneller Zugriff auf CAN-, USB- und Ethernet-Peripheriegeräte
- Nutzen Sie die integrierte MicroSD-Karte, um Daten zu protokollieren
- Genießen Sie das einfache Debuggen über die integrierten JTAG-Pins
- Aktoren einfach steuern und Sensoren über 16x analoge I/Os auslesen
- Nutzung des integrierten Kameraanschlusses für maschinelles Sehen
Portenta führt Sie vom Prototyp zur Hochleistungslösung
Portenta HAT Carrier bietet Ihnen ein reibungsloses Linux-Prototyping-Erlebnis und eröffnet die Möglichkeit für integrierte Echtzeit-MCU-Lösungen. Portenta HAT Carrier erweitert Portenta SOMs für schnellere, einfachere und effizientere Tests Ihrer Ideen und stellt gleichzeitig die Fähigkeiten und Leistungen auf Industrieniveau sicher, für die die Portenta-Reihe bekannt ist.
Erweitern Sie das Raspberry Pi-Ökosystem für kommerzielle Anwendungen
Kombinieren Sie die Benutzerfreundlichkeit, Zugänglichkeit und unglaubliche Unterstützung der Arduino- und Raspberry Pi-Community für Ihr nächstes Projekt mit diesem Carrier, der darauf ausgelegt ist, MPU- und MCU-Anwendungen für die Entwicklung fortschrittlicher kommerzieller Lösungen zu kombinieren und zu erweitern.
Technische Daten
| Anschlüsse |
- Steckverbinder mit hoher Dichte, kompatibel mit Portenta-Produkten
- 1x USB-A-Buchse
- 1x Gigabit-Ethernet-Anschluss (RJ45)
- 1x CAN FD mit integriertem Transceiver
- 1x MIPI-Kameraanschluss
- 1x MicroSD-Kartensteckplatz
- 1x PWM-Lüfteranschluss
- 40-poliger Header-Anschluss für Kompatibilität mit Raspberry Pi HATs
- 16-polige analoge Header-Anschlüsse, einschließlich:
- 8x analoge Eingänge
- 1x GPIO
- 1x UART ohne Flusskontrolle
- 2x PWM-Pins
- 1x LICELL-Pin für Portentas RTC-Stromversorgung
|
| Schnittstellen |
- CAN FD
- UART
- ORKB
- ANALOG
- GPIO
- SPI
- I²C
- I²S
- PWM
|
| Debuggen |
Onboard 10x Pin 1,27 mm JTAG-Anschluss |
| Stromversorgung |
- Vom integrierten Schraubklemmenblock aus, der Folgendes ermöglicht:
- 7-32 V Netzteil, das sowohl den Carrier als auch den angeschlossenen Portenta mit Strom versorgt
- 5 V Netzteil
- Via USB-C auf Portenta
- Ab 5 V über 40-poligen Stiftleistenstecker
|
| Abmessungen |
85 x 56 mm |
