Beschreibung

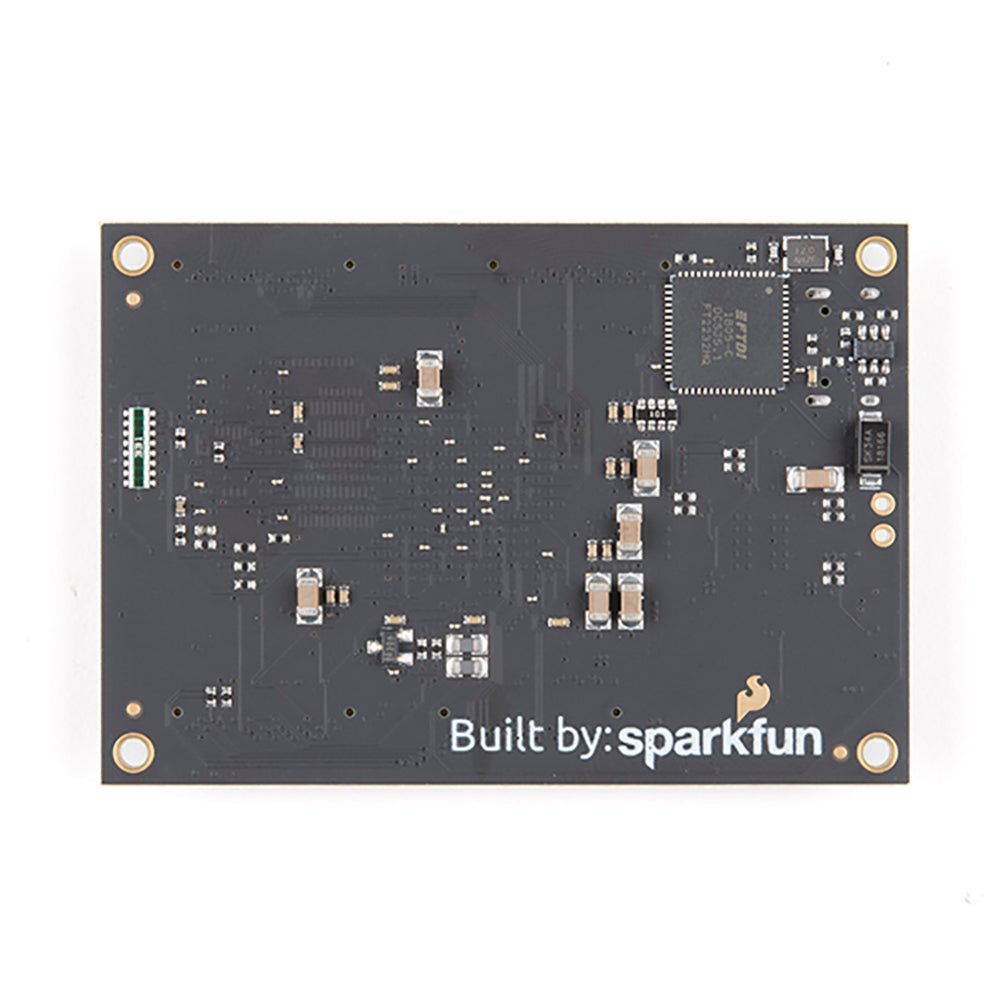

Dieses erschwingliche und leistungsfähige FPGA-Board ist ein idealer Einstieg in die Welt der FPGAs und das Herzstück Ihres nächsten Projekts. Nachdem SparkFun dieses Board entwickelt hat, haben wir schließlich einen Qwiic-Anschluss für eine einfache I²C-Integration hinzugefügt!

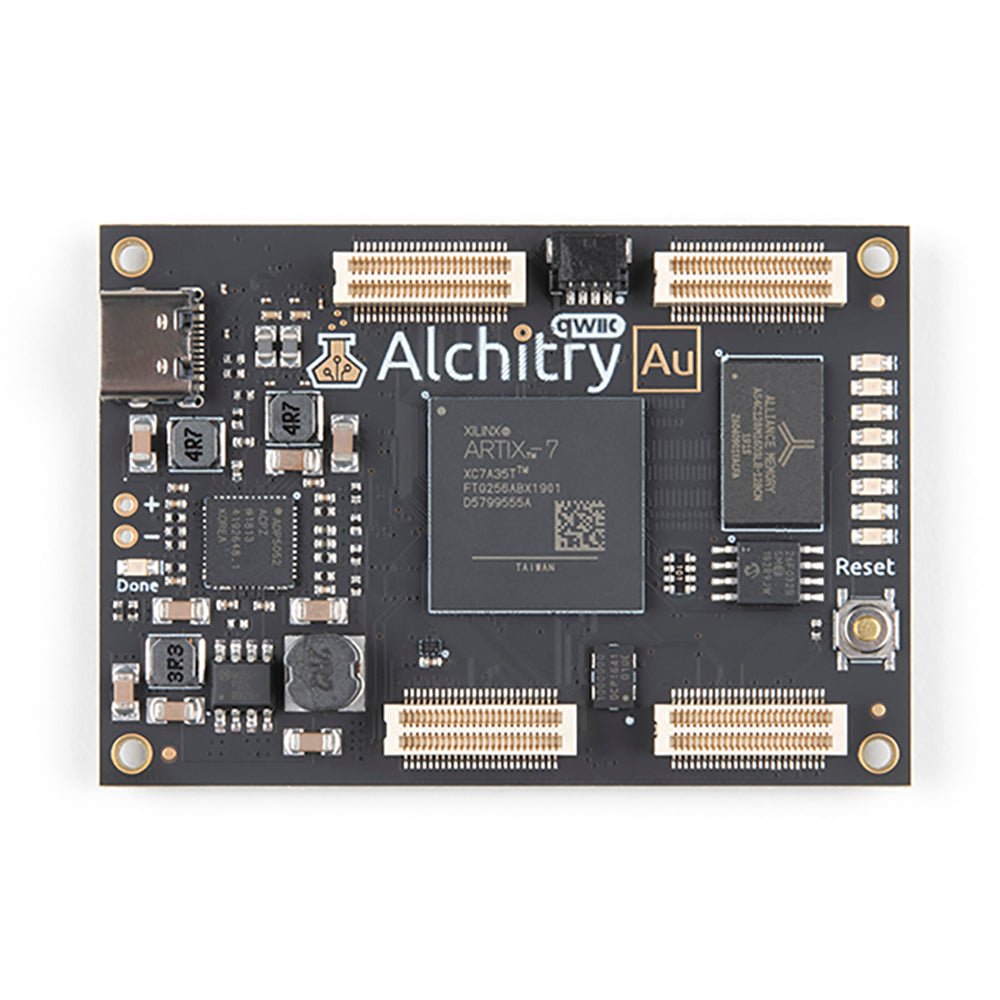

Das Alchitry Au verfügt über einen Xilinx Artix 7 XC7A35T-1C FPGA mit über 33.000 Logikzellen und 256 MB DDR3-RAM. Das Au bietet 102 3,3-V-Logikpegel-IO-Pins, von denen 20 auf 1,8 V geschaltet werden können; Neun differenzielle Analogeingänge; Acht Allzweck-LEDs; ein 100-MHz-On-Board-Takt, der intern vom FPGA manipuliert werden kann; ein USB-C-Anschluss zur Konfiguration und Stromversorgung des Boards; und eine USB-zu-Seriell-Schnittstelle zur Datenübertragung. Um den Einstieg noch einfacher zu machen, verfügen alle Alchitry-Boards über vollständige Lucid- Unterstützung, eine integrierte Bibliothek nützlicher Komponenten zur Verwendung in Ihrem Projekt und einen Debugger!
Features
- Artix 7 XC7A35T-1C – 33.280 Logikzellen
- 256 MB DDR3-RAM
- 102 IO-Pins (3,3 V Logikpegel, 20 davon können für LVDS auf 1,8 V umgeschaltet werden)
- Neun differenzielle Analogeingänge (einer dediziert, acht gemischt mit digitalem IO)
- USB-C zur Konfiguration und Stromversorgung des Boards
- Acht Allzweck-LEDs
- Eine Taste (wird normalerweise zum Zurücksetzen verwendet)
- 100 MHz On-Board-Takt (kann intern durch das FPGA vervielfacht werden)
- Stromversorgung mit 5 V über USB-C-Anschluss, 0,1-Zoll-Löcher oder Stiftleisten
- USB-zu-seriell-Schnittstelle zur Datenübertragung (bis zu 12 MBaud)
- Qwiic-Anschluss
- Abmessungen: 65 x 45 mm
